英特尔：全面应用14nm 频率获得小幅提升

另一方面，英特尔处理器在今年的最大改变就是全面采用了14nm，包括采用Broadwell-E/Broadwell-EP核心的高端处理器与服务器产品。它们不仅更节能、可以容纳更多的元件、生产成本更低，也带来了处理器工作频率的提升。

在2016年年底露面的Kaby Lake主要改进了14nm生产工艺，在体系架构上并无大的改进。

如在Broadwell-E处理器核心上，它还带来了一个新特性—支持Intel Boost Max Technology(IBMT)3.0技术，与睿频2.0技术配合（而非取代），使得处理器最大睿频达到了4GHz。而它的TDP依旧与Haswell-E一样为140W，在其核心、线程数进一步增加的同时，TDP依旧不变，足见14nm工艺确实不容小觑。

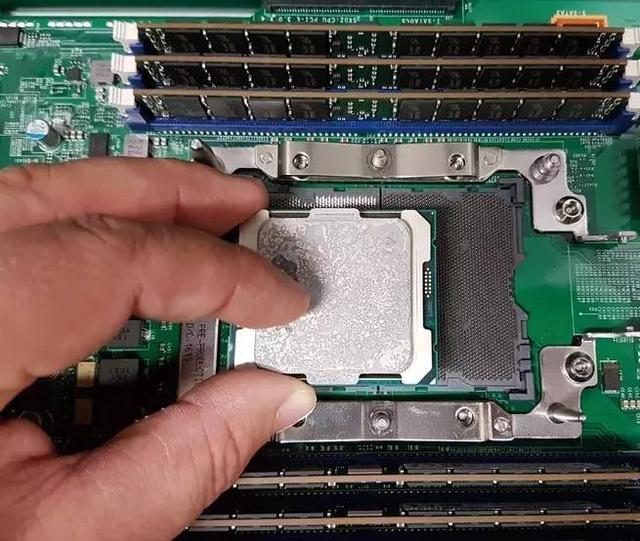

在今年第四季度推出的至强E5-2699A V4处理器拥有高达2.4GHz的基准频率、3.6GHz的加速频率，再配合22核心、44线程设计，使得它的多线程运算性能十分强大。

而在服务器处理器方面，尽管至强E5 V4版本的核心数已达到最高22颗，但英特尔仍为它设计了较高的工作频率。其最新推出的E5-2699A V4处理器的基准频率达到2.4GHz，睿频加速最高频率甚至可到3.6GHz，而TDP却仍仅有145W。因此在今年架构没有大幅改变的情况下，通过核心数量的增加与频率的提升，英特尔高端处理器与服务器产品在性能上仍获得了明显的进步。

英特尔：“挤牙膏”的代表——Kaby Lake开始崭露头角

主流市场方面，尽管英特尔在今年剩下的一点时间里，很可能不会发布采用Kaby Lake核心的第七代台式机酷睿处理器，但其笔记本版本产品已经上市，一些渠道也泄露了相关性能，Kaby Lake的具体特性也已基本展现出来。总体来说，Kaby Lake只是Skylake的加强版而已，主要改进了14nm生产工艺。

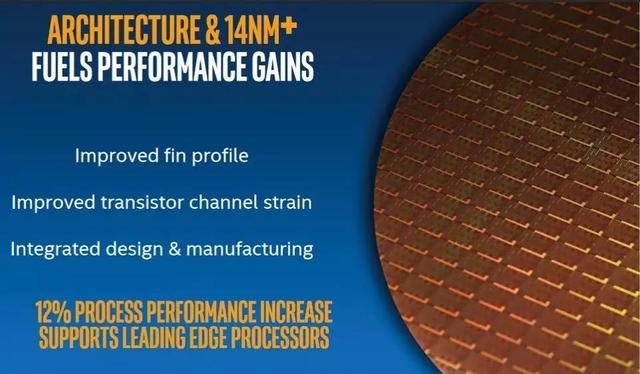

优化后的14nm工艺使用了更高的鳍片与更宽的栅极间距，可减小驱动电流，降低漏电概率；而更宽的栅极间距则可以降低晶体管密度，允许每个晶体管产生的热量有更多的空间扩散，这有助于降低内核温度并提升频率，这也就是说Kaby Lake可以使用更高的工作频率，具备更好的超频能力。如其旗舰版Core i7 7700K的默认频率就达到4.2GHz，而Core i7 6700K的默认频率为4.0GHz。

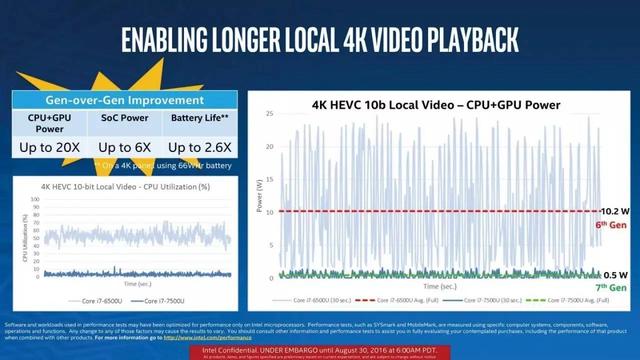

Kaby Lake的配套核芯显卡支持硬件编/解码更多格式的4K视频，可以减小CPU的播放功耗，延长移动平台的续航时间。

此外根据泄露出的评测数据来看，Kaby Lake的风冷超频频率可以稳定在5.0GHz。因此Kaby Lake处理器的改进实质还是提升能耗比—在同样功耗下，工作在更高的频率上。同时Kaby Lake配套的核芯显卡对4K视频的回放进行了改良，增加了H.265 Main.10、VP9 8/10-bit格式的硬件解码与编码，不仅可流畅播放更多格式的4K视频，也可大幅降低4K视频播放或编码时的功耗。

综合来看，在处理器领域英特尔近几年来执行的“Tick-Tock”战略并不是让用户很满意，尤其是在主流消费级产品领域—“挤牙膏”几乎成了每一代英特尔新处理器的特征。那么什么时候才能再出现从奔腾4到酷睿那样翻天覆地的变化呢？这或许还得看竞争对手能给英特尔带来多大的压力，我们期待在预计2018年发布的10nm Cannon Lake上能看到这样的奇迹。

兆芯：大有潜力的国产x86处理器

在以往每年的年终特刊处理器盘点中，我们一般只会总结AMD与英特尔两家，且与消费级应用紧密相关的x86处理器。而在今年总结文章的最后，我们认为兆芯这一主攻消费级应用、在2016年行业市场上有所斩获的国产x86处理器，也是值得一提的。从技术层面来说，兆芯与AMD、英特尔尚有差距，其主力产品有开先ZX-C四核和ZX-C+四核两类处理器，两者均基于28nm工艺制造，主频最高2.0GHz，兼容x86指令集，支持CPU虚拟化技术。

规格上来看，它们并不出众，但它们的优势在于有针对中国政府、军队的安全性设计。特别是ZX-C+四核处理器支持SM3和SM4高速国密算法指令。对于一般消费者来说，他们是用不到SM3、SM4国密算法的，该算法主要嵌入到商业、电信、金融应用中，并在这些应用建立通讯信道的时候，启用这两种加密算法。

最简单的例子，我们的银行卡、手机卡、社保卡、身份证都有使用国密算法用来保护信息、通讯指令。而在计算机应用中，国密算法则是主要保护那些按保密法规定、涉及机密的文件、党政机关文件，以及来自电子政务网的文件传输都会采用类似加密。传输的时候软件自己就会进行加密，再到另一端进行解密。

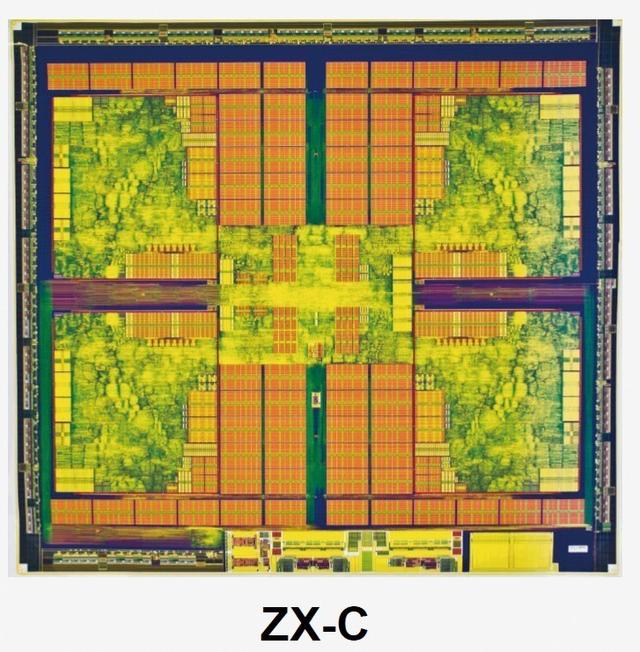

兆芯ZX-C处理器内部架构图，四颗核心清晰可见

但是如果处理器不支持SM3、SM4算法指令集，那么它们就会用软件加速进行加密、解密，速度会很慢。而兆芯的ZX-C+处理器由于在硬件设计上先天就支持SM3和SM4高速国密算法指令，因此其加密、解密速度会明显快于普通x86处理器。

同时根据MC评测室的多次测试来看，即便是“低配”开先ZX-C四核处理器也可以轻松完成Word文档编辑、多网页浏览、1080p高码率高清视频播放、图片编辑等办公应用，与AMD、英特尔的产品在进行这些应用时也没有明显差别。甚至在搭配低端独立显卡的时候，ZX-C处理器也可在高画质设定下流畅运行《英雄联盟》、《穿越火线》等主流网络游戏。

也正是基于其的确具备可用性，兆芯ZX-C处理器已被联想、同方、仪电等国内整机厂商采用。基于兆芯ZX-C处理器的联想开天M6100台式机、开天A610K一体机、昭阳CF03笔记本等产品也通过了国家强制性3C认证、能效一级认证以及中国节能认证、绿色环境标志认证，并正式入围政府采购的节能产品目录和绿色环境标志产品目录。同时，采用兆芯国产x86通用处理器的整机也先后在上海市所属的近400家单位正式应用。

因此我们认为，如果兆芯处理器未来的生产工艺能按时顺利升级到16nm，并完成主板北桥芯片组与CPU的整合，实现架构上的飞跃，那么兆芯处理器不仅将进入更多的政府单位，甚至有可能进入消费级市场，让普通PC也用上我们的国产处理器。
