CPU插槽

第二部分中，我们先来看看个头比较大的接口，首先肯定是用来搭载主机的核心硬件CPU的插槽，这个插槽上拥有超多的触点，目前市面上主流的两家公司Intel和AMD的处理器插槽是完全不一样的，千万不要混用，即使是同一家公司还会分好多种不同型号的插槽，在安装CPU之前一定要确定好是否兼容，否则“一尸两命”。

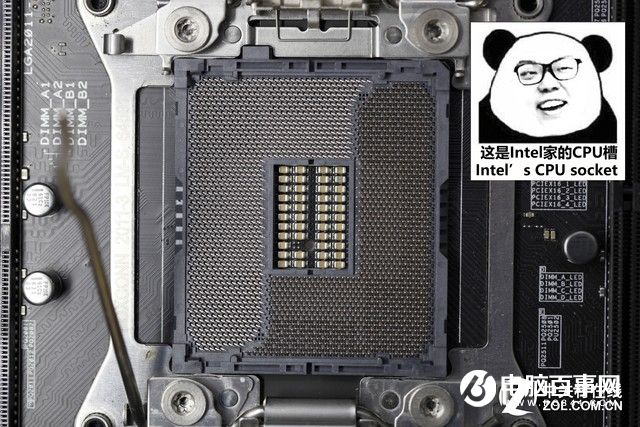

Intel CPU插槽 LGA 2011-v3

AMD CPU插槽 AM3+

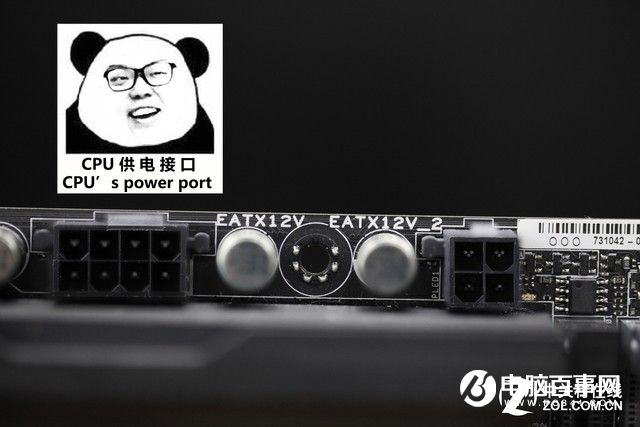

CPU供电

说完CPU插槽直接再来介绍一下CPU的供电插槽吧，不特别说明的话本文中的所有供电接口都是连接到电源上的，这个也不例外，一般来说目前的CPU供电都是由8pin接口提供的，有些较低端的主板上可能会采用比较老的4pin接口，这两种接口是兼容的，至于是左半部分还是右半部分，接口上是有个防呆设计的，能正常插入的一般都没问题，不过也有例外，如果出现无法通过自检的情况的话可以考虑换边试试（不推荐，易损坏CPU，请在专业人士指导下操作）。多数情况下只插8pin供电就足够使用了，如果想要极限产品，就需要额外接入4pin辅助供电（下图右）了。

CPU供电接口

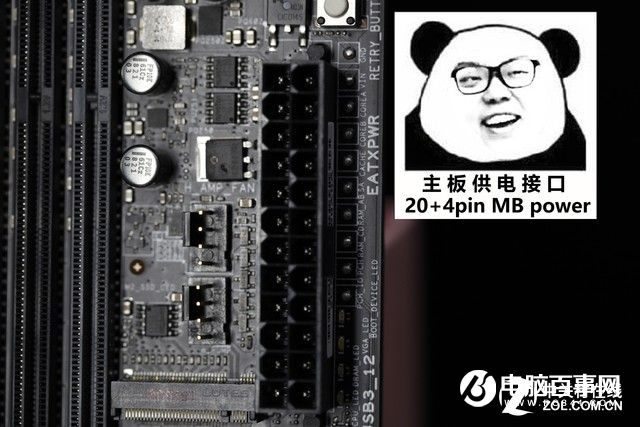

主板供电

讲到CPU供电顺便再来说一下主板供电，这些供电接口都是在装机的时候必须要用到的，主板目前大都是通用的20+4pin供电，位于主板的长边的中部，个头很大，非常容易找到。

主板供电

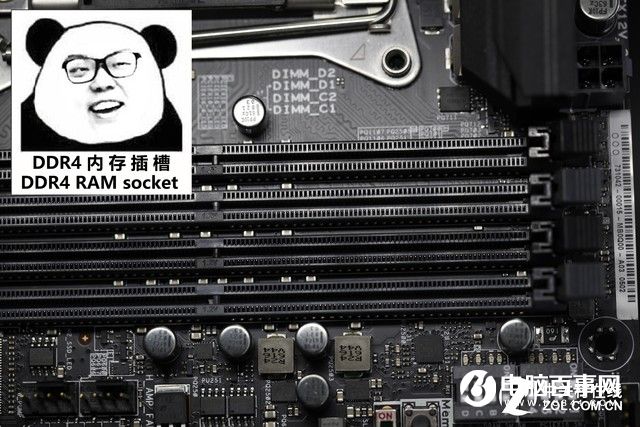

内存插槽

内存是非常重要的存储硬件，具有读写速度快，容量较大，断电不保留数据的特点，这句话似乎是课堂上教的呢，学计算机的同学可能都知道。目前主流的内存产品主要分为桌面级的和移动端的，桌面级的比移动端的要长，恩，很好区分，DDR3和DDR4的区分就稍微费劲一些了，不过一般主板上都会标示出来，在防呆口的附近还会标注工作电压，一般为1.35V低压（DDR3L）和1.5V标压（DDR3）以及1.2V（DDR4）。

内存插槽

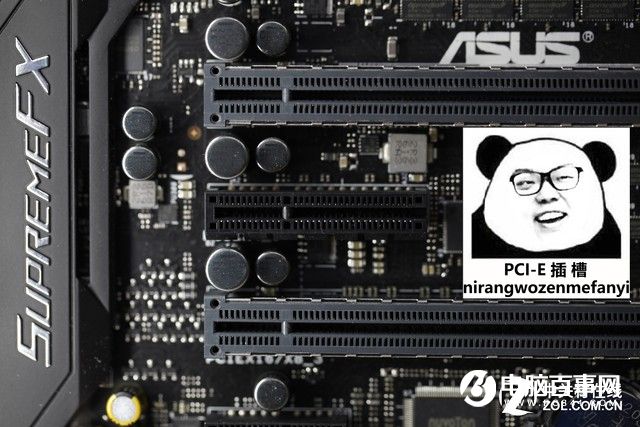

PCI-E插槽

PCI-E插槽是针对扩展硬件最重要的插槽没有之一，由于经常用来扩展图形处理器也就是显卡，而被俗称为显卡插槽，目前的主板上大都配备的3.0版本，老版本的我们暂且不提。目前的PCI插槽都是直接与CPU进行通信，不需要经过其他芯片，所以速度和带宽都是非常高的，这也就是为什么这个插槽经常被用来扩展显卡，大量的数据交换就需要更大的带宽。目前比较火热的PCI SSD最高能利用X4的带宽来与CPU进行交互。

PCI-E 3.0插槽

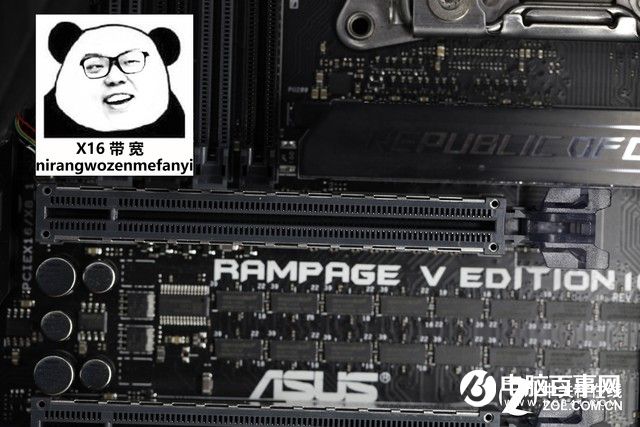

相信大家听得最多的就是“主板配备了X16满速插槽”，那么X16到底是什么概念呢，其实X16代表的是16条PCI总线，PCI总线直接可以协同工作，X16就代表了16条总线同时传输数据，简单理解就是数越大越好。

X16

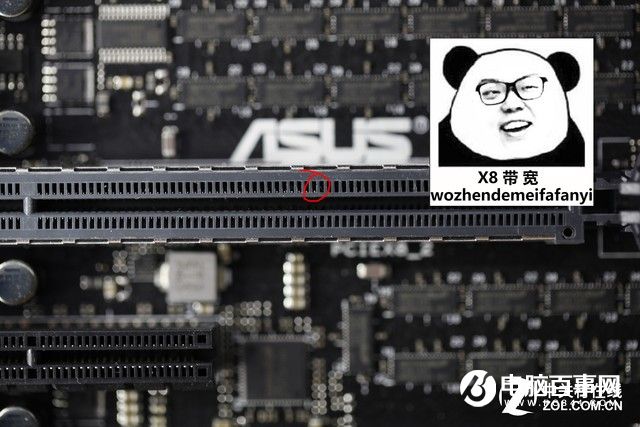

大多数主板都配备了至少一条X16带宽的全尺寸PCI-E接口，主要作用就是用来扩展显卡，还有的主板会在全尺寸的插槽中只安排一般的针脚，这样就只能提供X8的带宽，这样的操作是不会影响显卡的运行的，但是效率略微降低。

X8

从之前的测试中看，X4带宽就基本可以让显卡发挥出全部性能了，虽然X16带宽下性能会有提升，但并不是非常明显，也就是说，有插槽尽量插入高带宽的插槽中，如果实在没有，稍微降低一些也无伤大雅。

X4

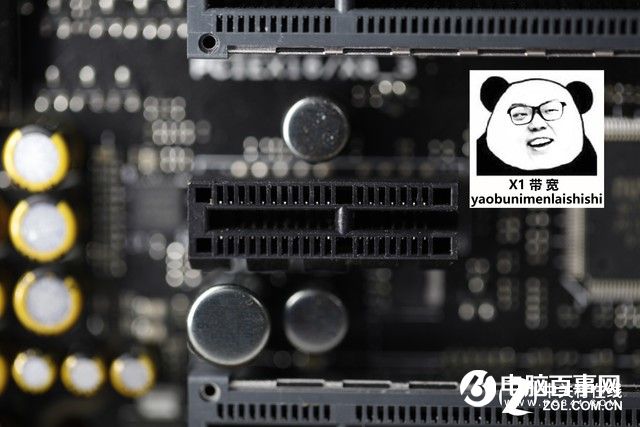

还有一些设备也可以插入到PCI-E插槽中，比如之前提到的PCI SSD，另外还有网卡，USB转接卡，声卡等设备也可以在此接口上使用，不过他们需要的带宽就不像显卡那么大了。

X1

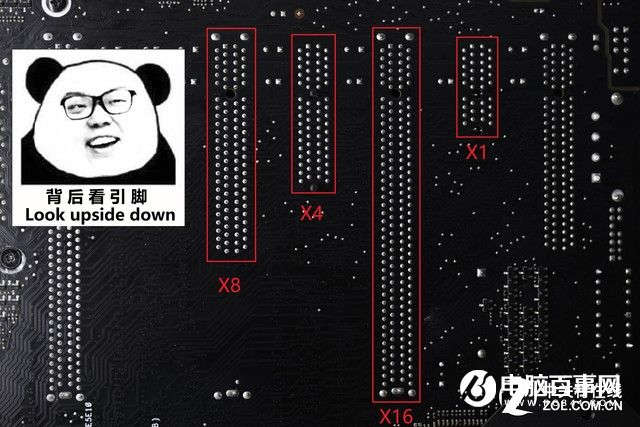

从正面看可能不太容易看清楚，下面我们把主板翻过来试试，这样会清楚很多。

引脚

从背面看是不是很清楚。了解完以上这些个头比较大的接口之后，基本上也就算是了解了如何装bi了，额，装机了，后面我们会继续介绍一些个头比较小的接口。
