轴体与PCB的焊接

焊盘一掉，哭声一片。焊接轴体是一个很简单但是很关键的一部分，经常进行电路焊接的小伙伴都知道，电烙铁温度过高会使焊盘从PCB上脱离，导致无法挽回的损失。据传说有大神能够飞线补救，不过笔者我暂时没GET这项技能，所以焊接过程将温度调至不足400°，可能有经验的小伙伴说400°温度也不低啊，笔者不是在误人子弟吗？

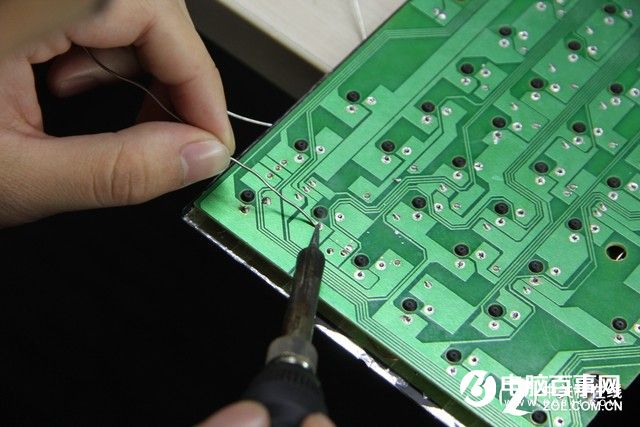

焊接轴体

笔者使用400°的理由如下：过低的温度会导致焊锡丝融化吃力，导致焊接时间过长，而先将焊锡融至烙铁头上的话，也会导致焊盘预热不足焊接困难造成焊接时间过久。如果使用高温，烙铁头抵在焊盘之上，焊锡丝接触到烙铁头会快速融化并覆盖到焊盘之上，整个过程笔者亲测3秒不到，并且在后来的测试中证明没有虚焊假焊等现象发生。

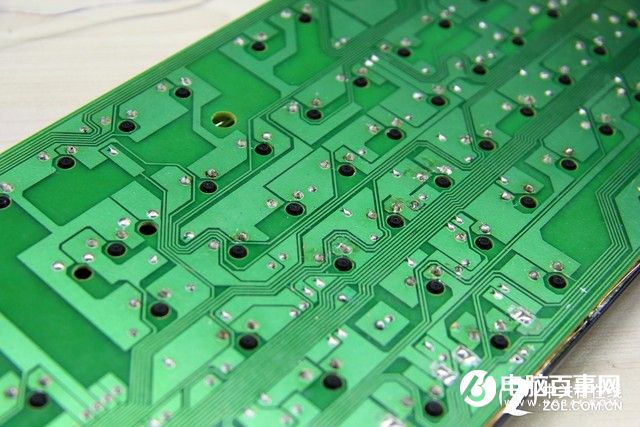

焊接后的PCB

LED光源供电选择

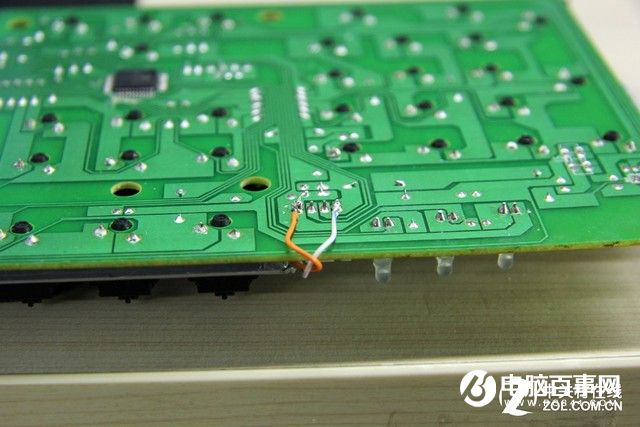

笔者的供电方案直接就是从键盘本身的USB接口上取电，焊接前找好极性，并将电源线切至合适长度，分别焊接到USB供电线路上即可。这种低功率的LED装在上面，大家不用担心USB供电不足的情况。

注意极性的区分

激动人心的时刻

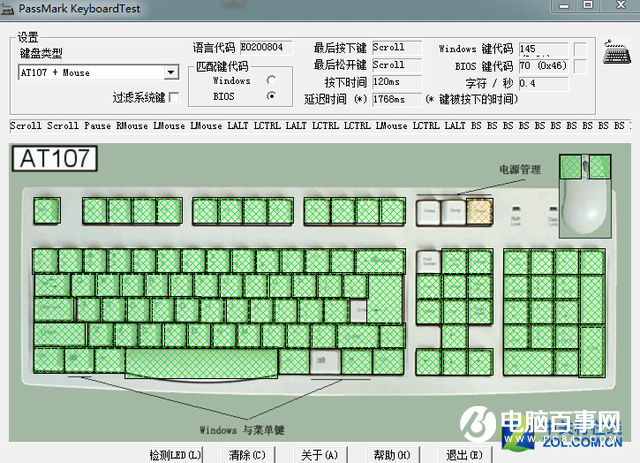

到了这一步，笔者已经按耐不住内心的小激动了，核心工作全部结束，终于可以进行轴体开关通断测试啦！笔者使用的是一个名为“KeyboardTest”的键盘开关测试小软件，经测试后选择通过（由于软件的键盘布局方案与笔者的这个不一致，所以有些按键没有）。

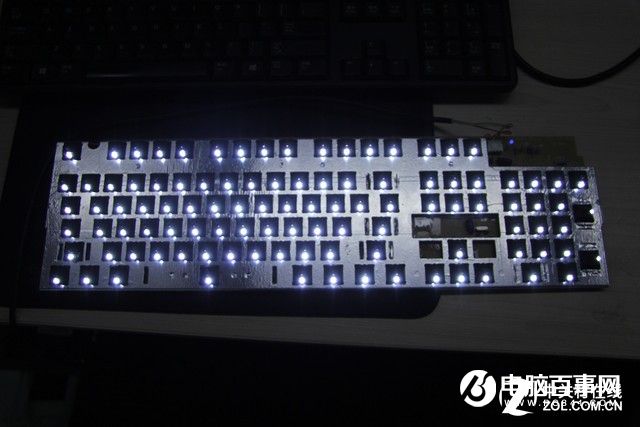

接入电脑USB后的效果

右侧WIN键位置在笔者键盘上为WIN键锁定功能

光着身子好几天，该穿上衣服啦！拿过晾在一旁好几天的外壳，进行最后的总装。当键盘内部发生质的变化，它陈旧的外壳被擦干净后也是显得熠熠生辉，不知道是笔者的错觉还是它真的干净了很多（之前这把键盘的使用环境比较恶劣）。

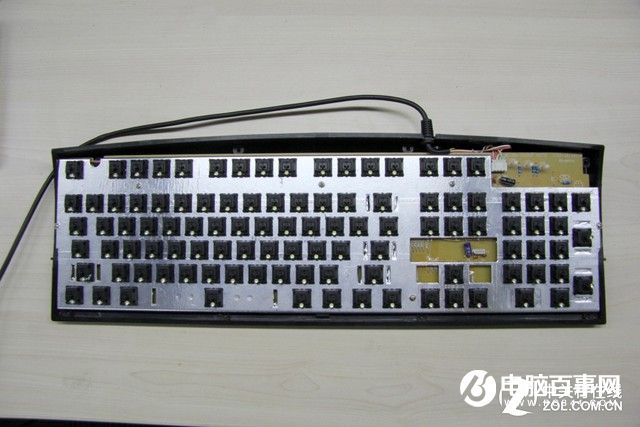

将键盘主体与底座对应螺丝孔安装

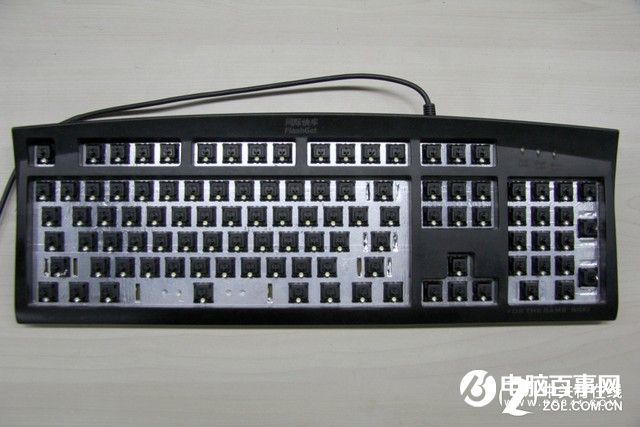

将面板安装好

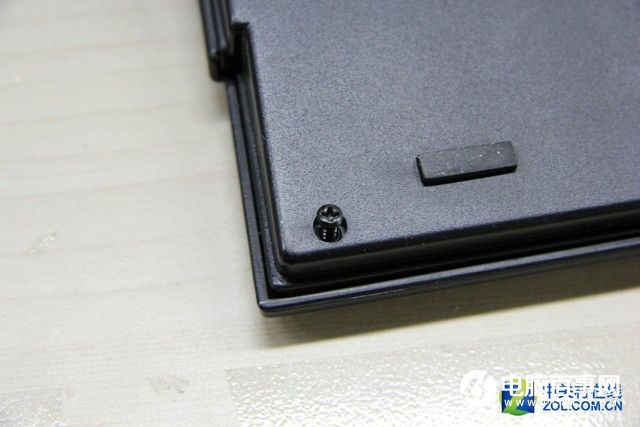

按照本文开头拆解的注意事项进行螺丝装配

上机点亮！

哎哎哎！说好的侧刻呢？说好的背光呢？怎么现在画风不对啊？明明第一张大图上的背光很炫酷啊，怎么到最后变成了这个模样？小编是骗子！？这明明不是背光灯，是氛围灯好不好！小编还我真相，还我流量！各位别急，至于缘何最后的结果与文章开头画风严重不符，且慢慢向下看！

6按照惯例的辛酸血泪史

写在最后：要说整个改装过程是苦逼的，我觉得一点都不过分。拆开键盘主体的时候我们能看到，这把键盘的PCB上并无LED的预留孔，且轴体是正装的，LED灯位方向朝下！也就是说为什么笔者选择侧刻字透键帽而非正刻字透键帽，上文的图片已经告诉大家了，正刻字透键帽在这把键盘上完全吃不开。如果最终的结果是这样，那笔者不仅对不起耐心看到最后的小伙伴，也对不起这么多天的折腾，所以笔者忍着伤心，再次购入侧刻字透键帽一套，让最后的结果皆大欢喜。

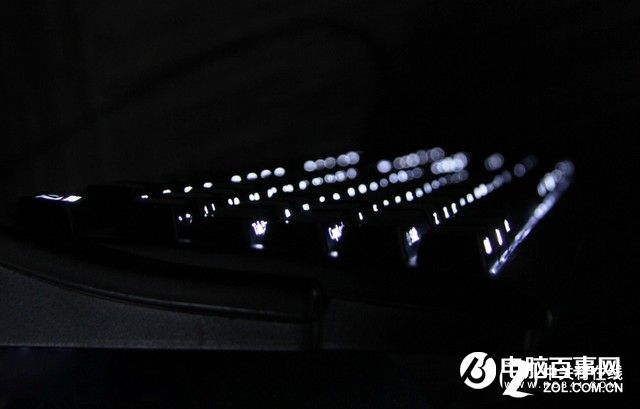

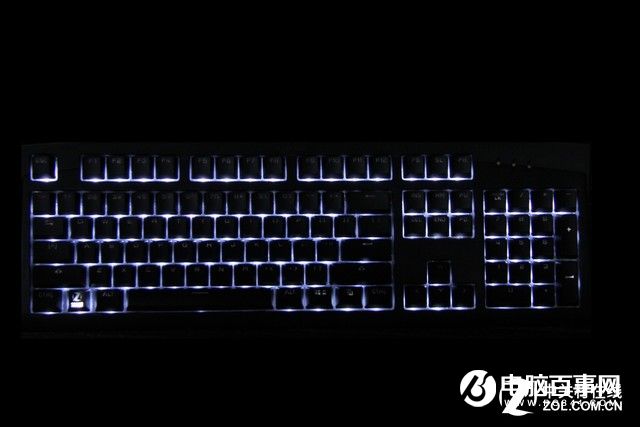

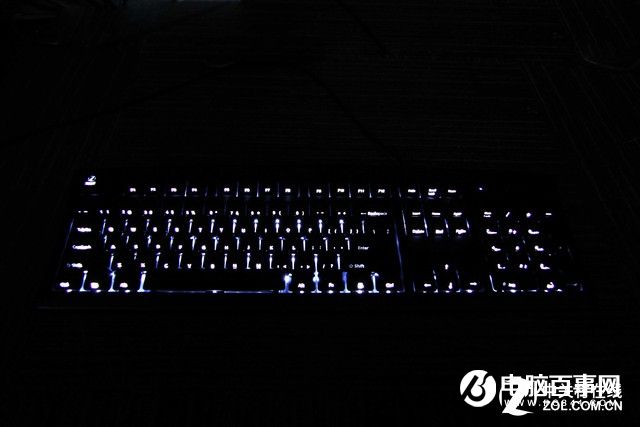

黑暗环境效果

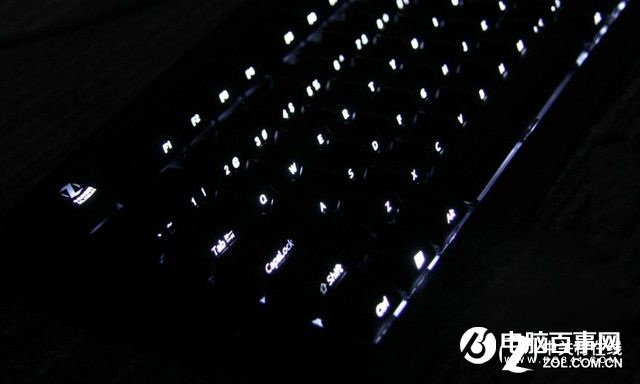

黑暗环境效果

黑暗环境效果

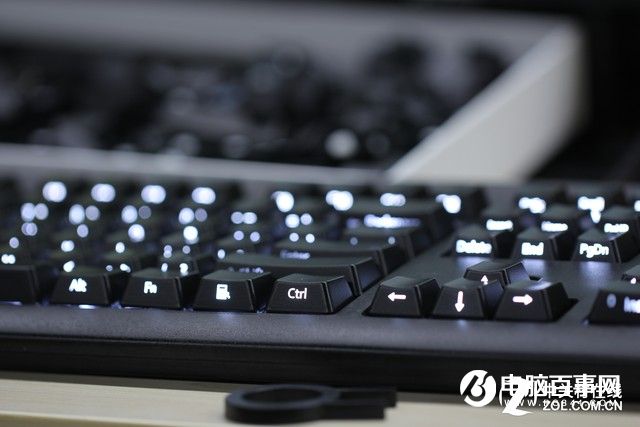

明亮环境效果

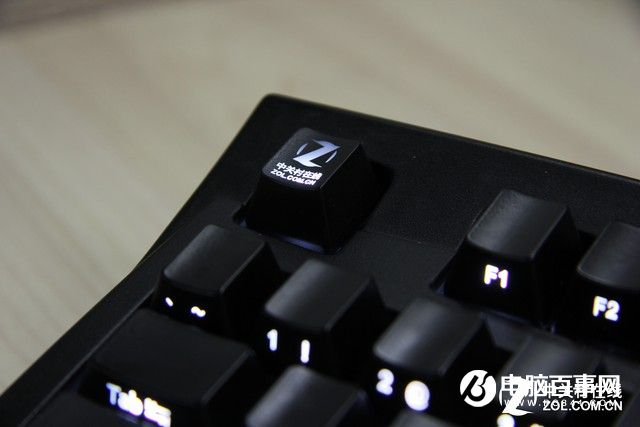

刻有“中关村在线”的字透键帽

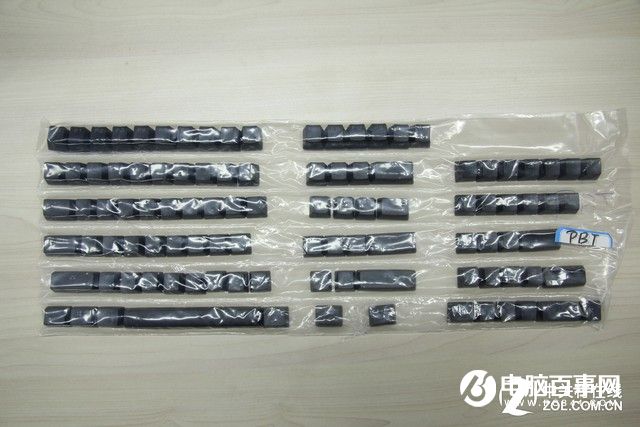

之前购入的正刻字透键帽，显然效果不是很好

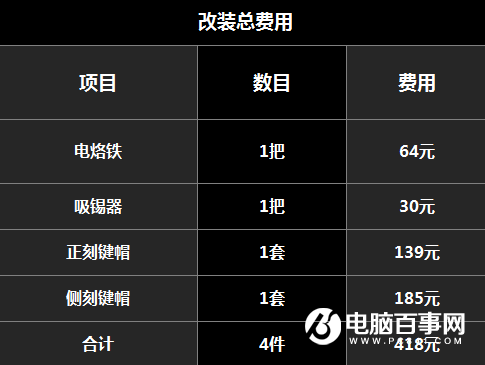

最后的花费：

最后的统计

也许有人看到会问，最后的花费其实再买一把，甚至两把背光机械键盘也绰绰有余，那你为什么还要花这么多钱和精力去对这把并不高端的键盘进行改造呢？其实真正的DIY玩家心中都有答案，我们花这么大力气来折腾，其实并不只是为了最后看到键盘发光，而是感受亲手改造过程带来的快乐。最后看到键盘背光的亮起，不仅是对自己的一种肯定，同时也照亮了笔者未来DIY的道路。在此笔者真诚的希望各位爱好DIY的玩家能够吸取我的教训，在今后的DIY的路上少走弯路，尽可能的避免一些不必要的花费与劳动，希望能有更多的人加入DIY的队伍，发扬真正的DIY精神，学习并夯实自己的技术，愿所有DIY爱好者在其中寻找到属于自己的快乐。
