给小白朋友们分享学习电脑装机全过程，该装哪些东西，怎么装，该插哪些电线等等，其实组装电脑非常简单，只要去尝试，具体装机教程一步一步来，一定会成功!本篇是intel装机篇，AMD平台也可以参考!

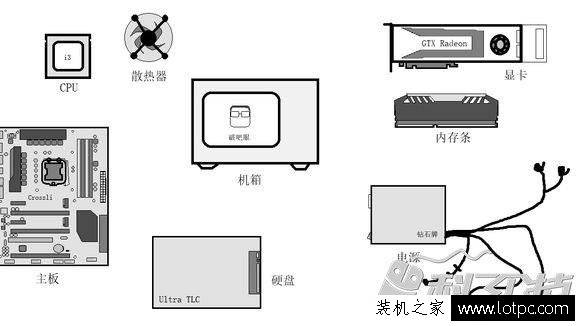

组装电脑所需硬件
首先是CPU及散热器安装：

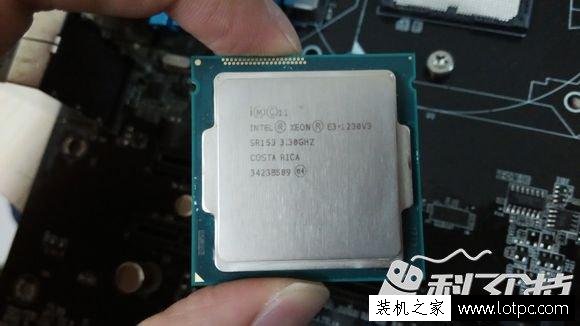

边缘抓取手法，由于手上会有汗水、污垢甚至静电，所以尽量避免碰触到CPU背面的触点和主板上的针脚。
细心看会发现CPU两边各有一个缺口，对应主板槽内有两个突出，这是防呆设计，对上口把CPU小心放入槽内。

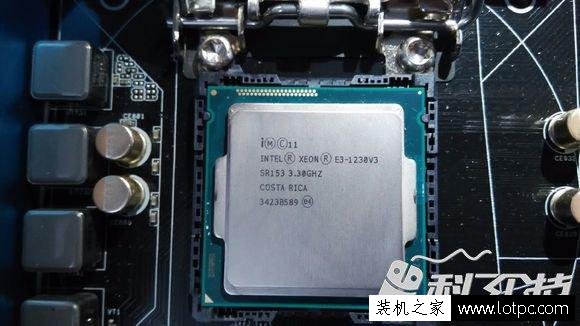

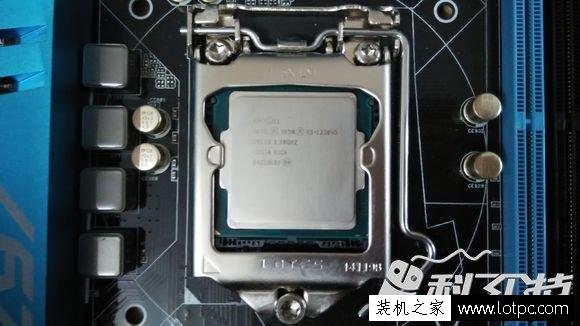

再把盖子打下来，扣上扣杆，黑色塑料保护盖自然跳出，CPU就装好了。

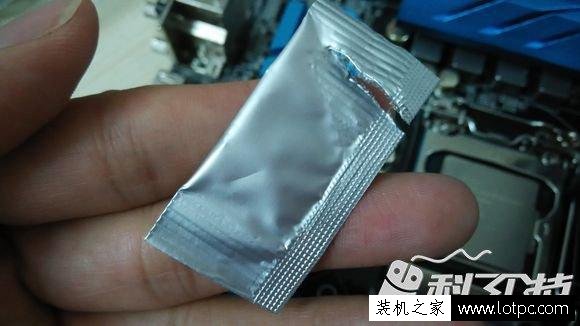

这袋东西叫硅脂，用来填补CPU与散热器接触面间的缝隙，除了袋装的外，也有针筒装、瓶装。如果散热器底面已经上好了硅脂，就不需要再去涂了。
硅脂涂法有好多种，有多点法、中间拉翔法、刮平法等等。具体哪种方法最好，个人手活好坏用量把握才是最重要的。硅脂只是填补缝隙导热，不是主导介质，不宜涂得过厚。英特尔原装散热器，自带的硅脂被抹掉了，所以得重涂。突出的铜芯面积比CPU顶盖小得多，所以硅脂建议涂在散热器上。如果用的是热管散热器，且散热器底部要比CPU顶盖大，则建议在CPU顶盖上涂抹硅脂。

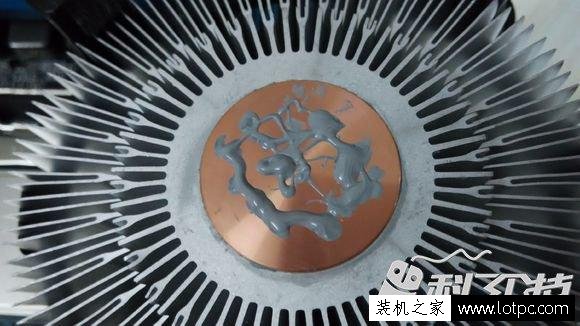

多点法

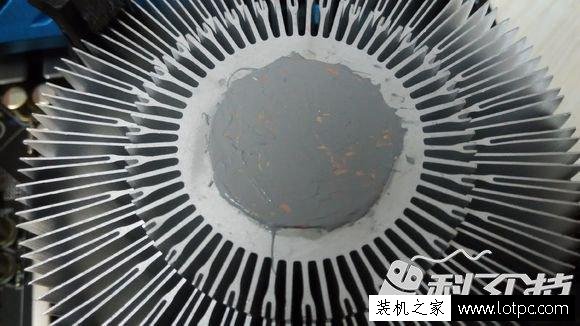

刮平法

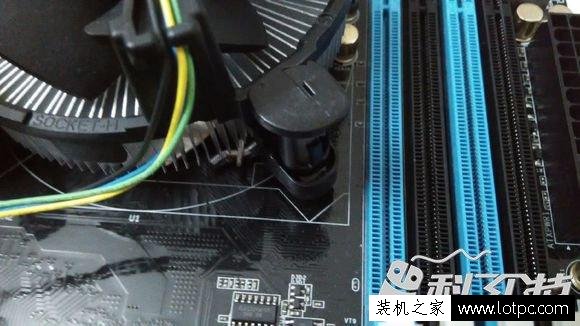

英特尔原装散热器的装法是先将白色突出的部分插进CPU插槽周围的四个圆孔。

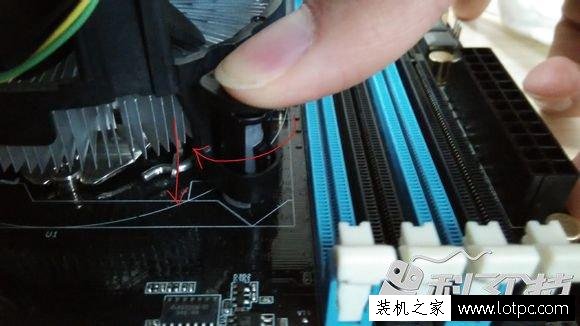

然后再把中间的钉子打进去(先右旋拧到底再下压，会有咔的一声)。

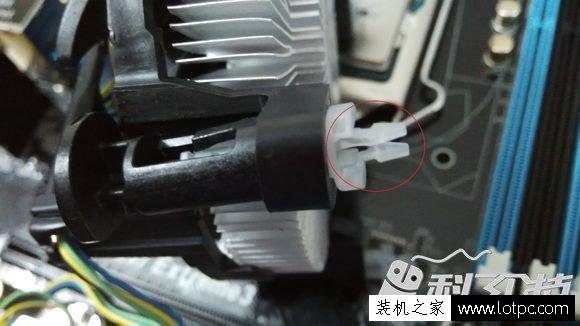

白色部分受黑色部分挤压，把散热器牢牢固定在主板上。

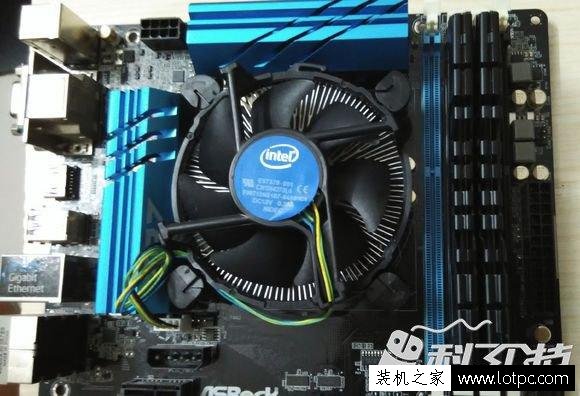

英特尔原装散热器就装好了
接CPU散热器风扇：

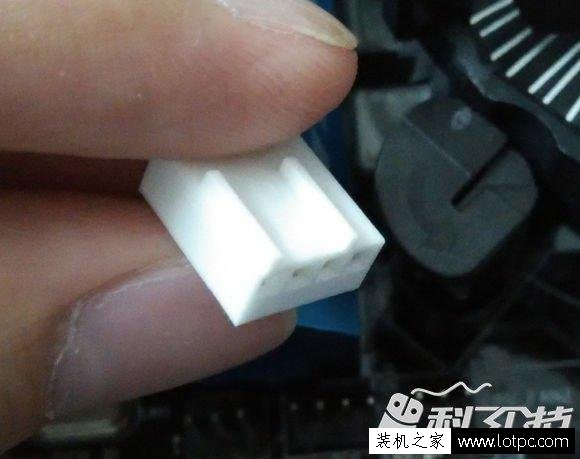

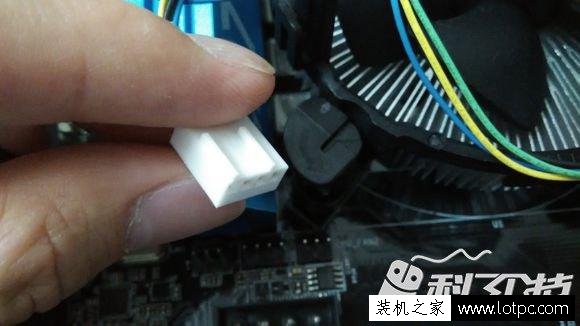

图中接头为4孔(4pin/4线)，对比3孔(3pin/3线)定速的来说，多了PWM控速的功能，相对来说更加智能。接头上有两条突出的边，这也是反呆设计，对应主板上接口位置的卡扣。

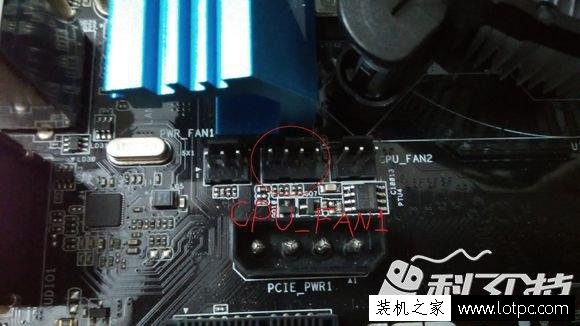

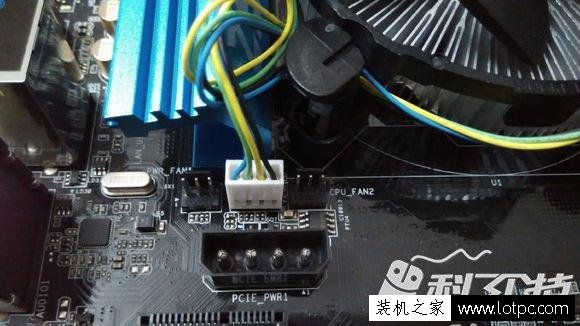

CPU_FAN1标识被上面蓝色散热片挡住了，查阅主板说明书就可以知道，旁边的PWR_FAN1和CPU_FAN2是多余的风扇接口，且都是3pin定速的，可以接机箱风扇，或者供塔式散热器的第二/第三个风扇等等。

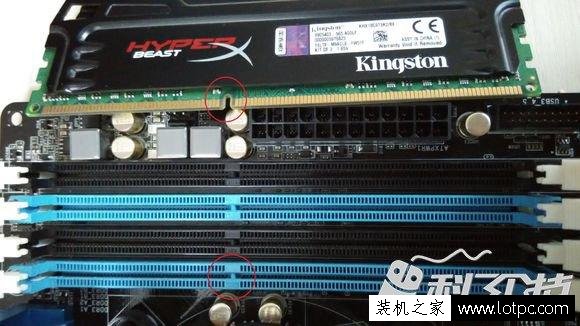

内存条按照反呆缺口设计的方向插就对了，得先把两头的卡扣打开(往主板方向按)，把内存条对准好插进去压紧后卡扣会自然扣上，并伴有“咔“声，最后建议用手检查扣子是否扣紧。
拆内存条的时候把两头卡扣打开，内存条就会弹出。(新手建议把主板放平了再弄，避免不注意弄内存掉下来摔坏)

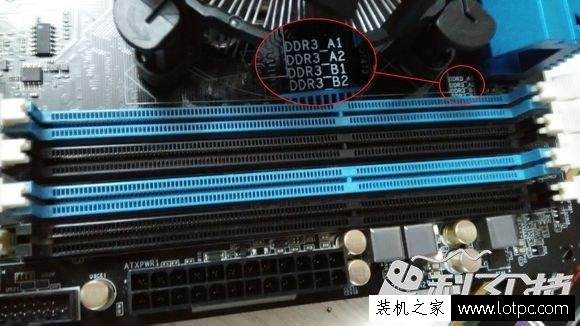

注意看内存槽附近会有内存槽的信息，以该板子为例，DDR3代表支持DDR3内存，A、B代表A通道和B通道，最后一个数字只是序号而已。通常所说的双通道内存，指的是A、B这两个通道上都插有内存，所以两根内存条插A1+B1、A1+B2、A2+B1、A2+B2都是可以组建双通道，通俗的说法是1,3、1,4、2,3、2,4。(插同色的就可以了)。如果板子只有两个槽，且支持的都是同代的内存，就不需要考虑这些，直接插上就行。如果板子有四个槽，且都插满，自然就是双通道了，任意插三根也能组双通道(弹性双通道)。
采用A2+B1(2,3)插法，板子出了点毛病，A1+B1(1，3)、A2+B2(2，4)容易遇到识别不到内存，无法开机的情况。

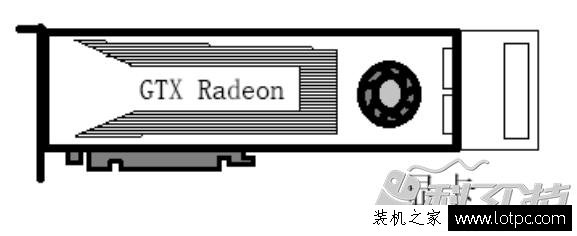

显卡安装

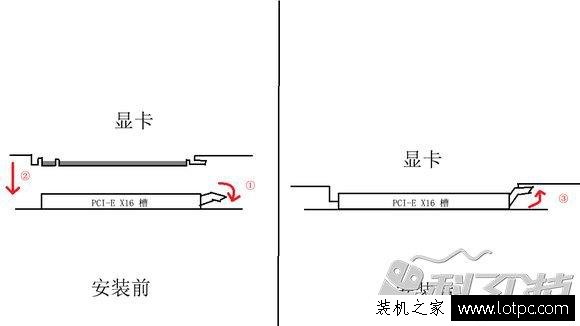

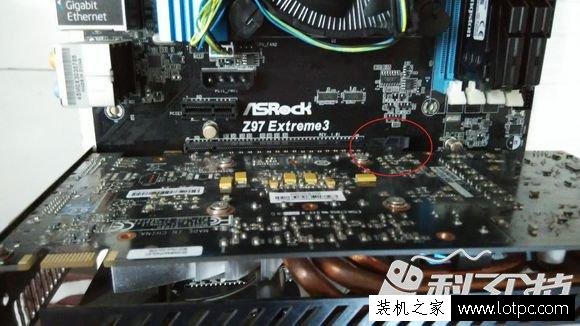

通常选择最后一个安装显卡，然后盖上机箱盖。插入姿势可以具体分解为以下三步。

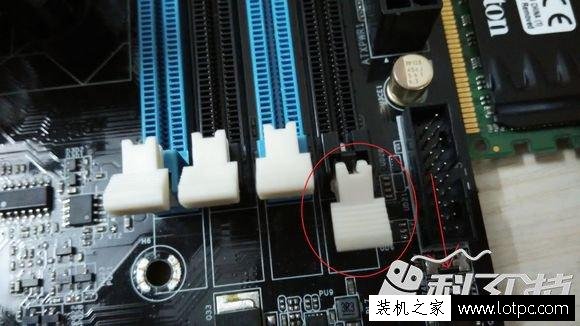

1、打开PCI-E槽边边的卡扣。
2、对准显卡金手指和卡槽的缺口，直插入。

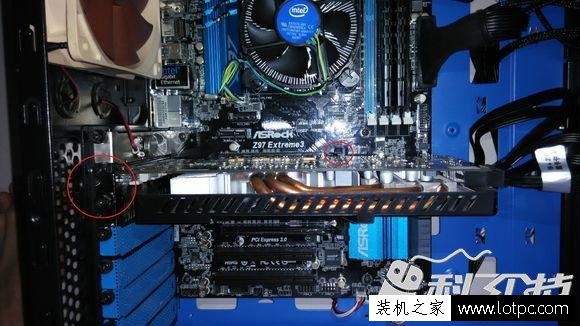

3、检查接口处是否平齐，卡扣是否扣好，在I/O口挡板位上螺丝固定。

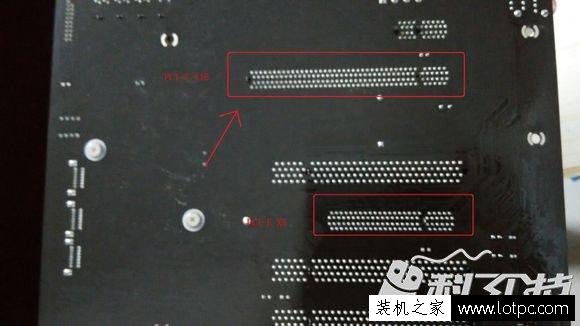

通常建议把显卡插在第一条PCI-E槽(靠近CPU的显卡槽)，除了至尊平台或者顶级堆料的主板外，通常只有第一条PCI-E 是X16满速的带宽，第二条以后就开始缩水，Z97极限玩家3为例，第二条PCI-E只有X8的带宽。如果是B85/B150，那么第二条PCI-E只有X4的带宽。

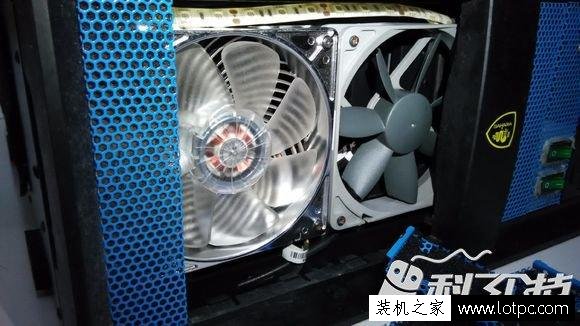

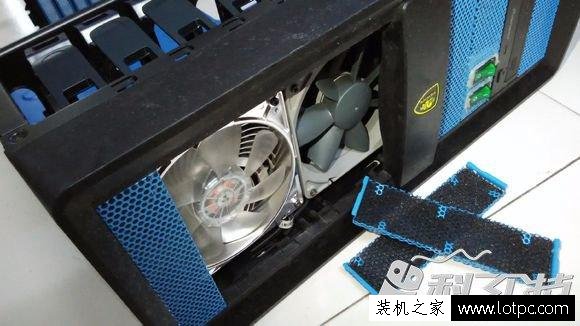

机箱风扇安装
这一环节得看具体配置决定投入程度，如果配置功耗比较低，比如i3搭配GTX750ti，对于散热这块基本不需要去操心，但如果爱机是i7级搭配中高端以上的独显时，建议在散热上多花点心思，毕竟电脑发高烧，自己用着也不好受。

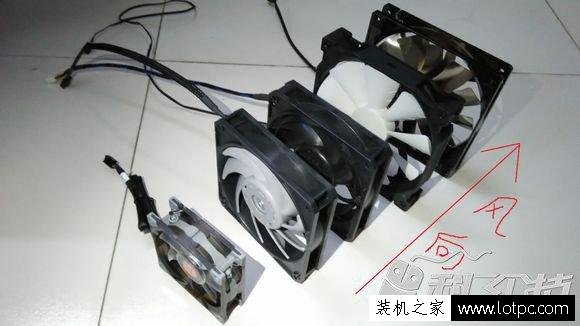

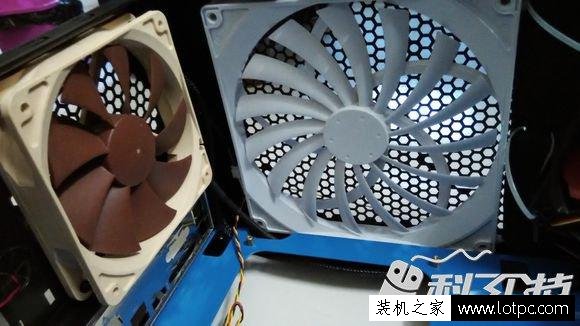

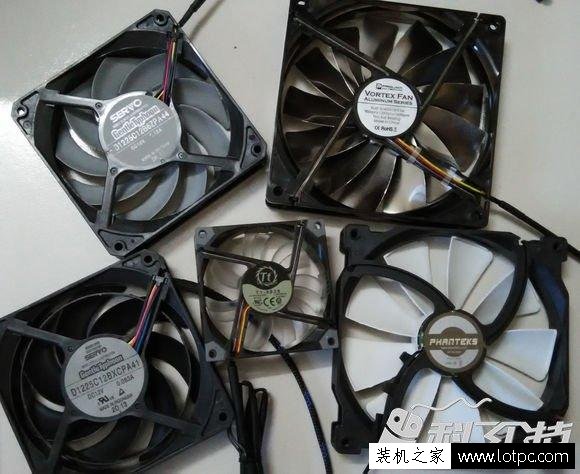

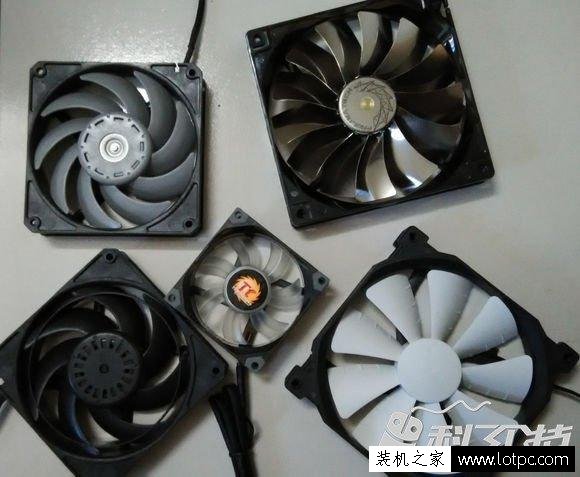

辨别风扇进出风方向，物理学得好的同学，看叶片就能推断出来。通常标准的风扇看电机支架位置就是出风口位置，每个风扇都有从边框连接到电机位置的骨架，面对镜头方向就是出风口。
反过来就是进风口，空气经过扇叶切割，推动，往底下吹出。

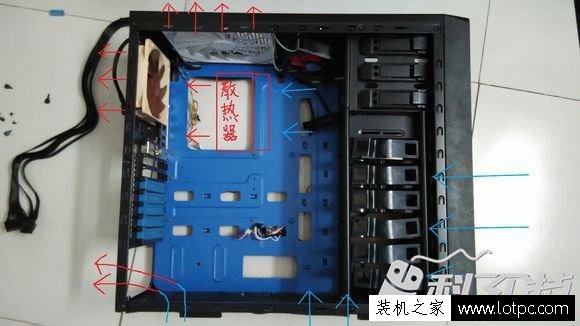

风向示意图：
机箱风道通常使用前进后出，下进上出。如果使用塔式散热器，更有利于组建风道。
常见几种风扇供电介绍
4pinD口，其实只有2根线有用，一根+12V，一根地线。直接由电源输出供电，供电承载上限高0一根线可以分接出所有机箱风扇，定速，不带测速，不带控速，接上风扇就是满速。

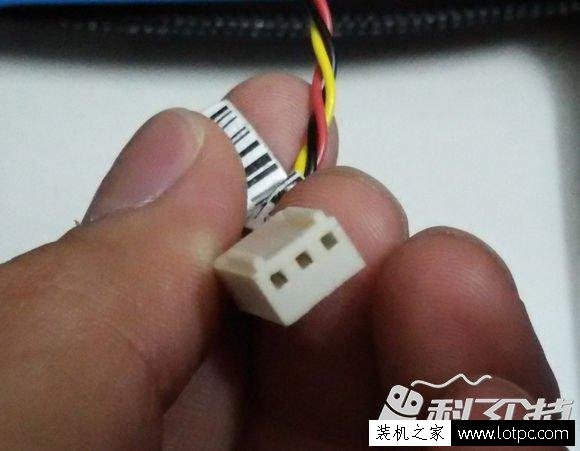

3pin供电，一根+12V，一根地线，一根测速。接主板上的风扇供电口，不宜分接多个风扇，不宜接功率较大的暴力扇(负载高容易烧主板)。定速，带测速，不带控速，接上风扇就是满速，在主板BIOS支持的前提下，可以在BIOS调节固定一个档位(原理：通过BIOS控制输出电压低于+12V，且只有一个固定的值)。
4pin供电，在3pin基础上多了个控速的功能，可以在BIOS里选择“安静”、“标准”、“高效”这三个系统预设的调速档位，也可以手动输入“温度阶梯----转速”自定义档位。常见于CPU散热风扇。
注意：如果风扇供电口同时带有4pin D口和3pin口，只能接其中一个供电!

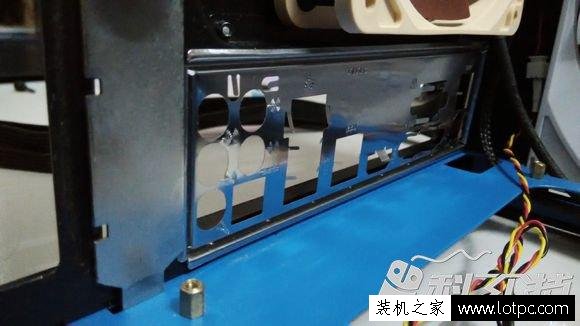

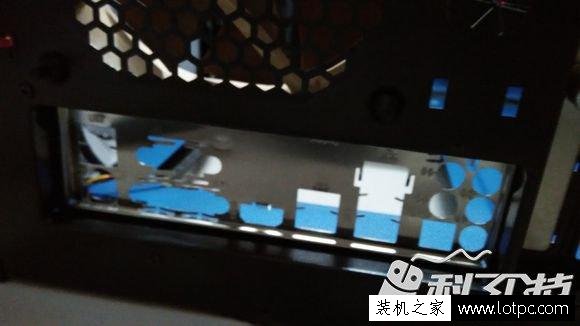

安装I/O挡板

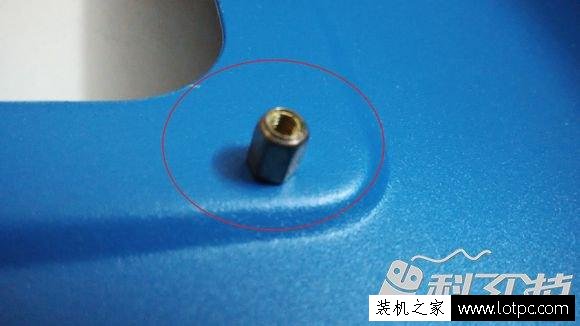

检查铜柱，固定主板

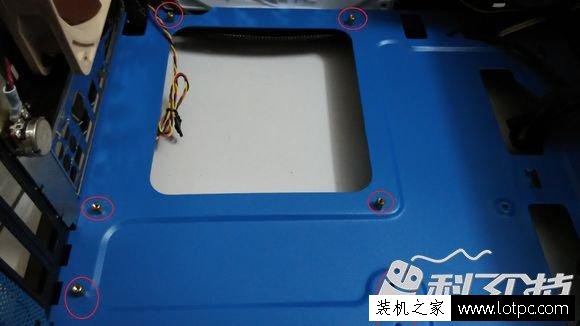

安装主板前检查铜柱位置跟主板螺丝孔位是否对准。对号入座，拆掉多余的，在缺少铜柱的孔位装上铜柱。最好的情况是每个主板螺丝孔位都能有铜柱对应来上螺丝，可能有些主板和机箱匹配问题，靠近底下有个别螺丝孔位对不上，没关系可以不装，但绝对不允许在主板覆盖面下出现多余的铜柱。铜柱配合螺丝起到固定主板的作用，铜柱本身是优良导体，错误的安装位置很可能会导致主板短路。

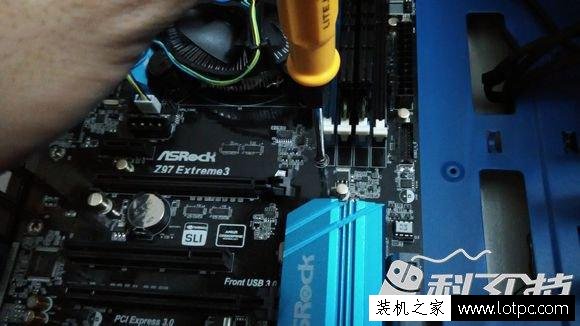

上螺丝前，手要稳点，注意别把主板弄花了。
开机跳线

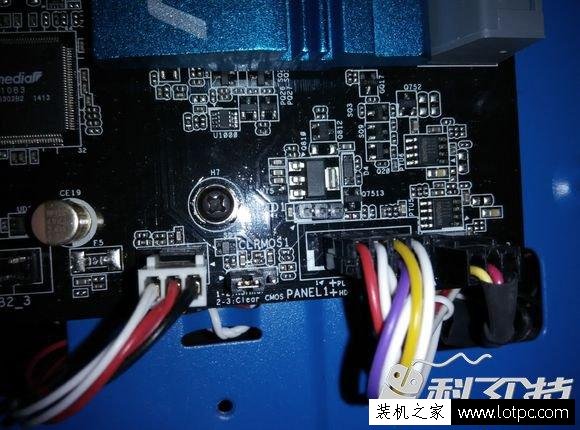

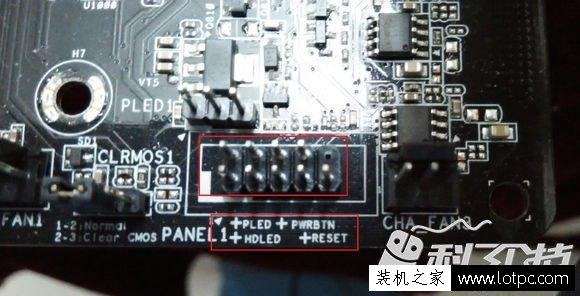

通常在主板的右下角落，旁边有对应的标识，一个接头2根线，前面的“+”用来区分接头正负极，所有“+”都在左边，第二排最右边的针空着不接。
PLED(POWER LED)表示电源灯，只要是开机状态，灯就会一直亮。HDLED(HDD LED)表示硬盘灯，在硬盘读写的时候会亮，一般是闪烁，任务繁重时甚至一直亮。
PWRBTN(Power Supply Button)表示电源键(开机/关机)。
RESET表示复位键(重启)。

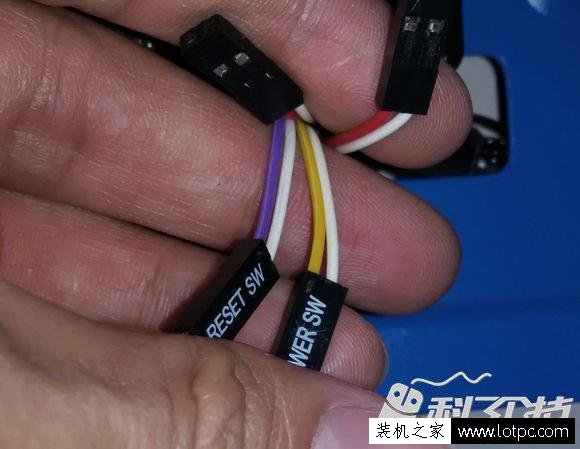

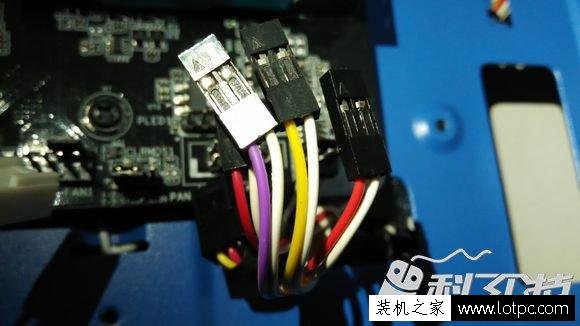

在接线这边，“SW”代表开机/重启按键，“LED”代表电源/硬盘灯。
白色一端一律接在负极(右边)，其他颜色(黄/紫/红/绿)的接正极(左边，看主板标识)，控制键原理是短触，所以可以正负接反。LED就不行，反了亮不了。接错了没关系，重来就行。

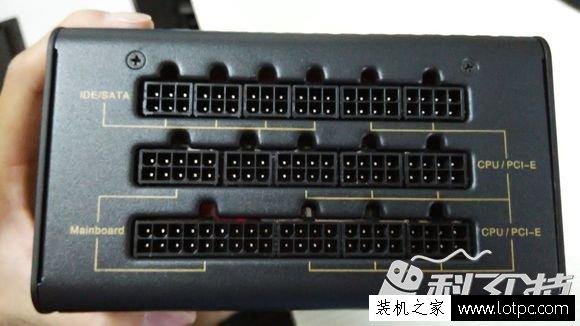

模组化接口电源，非模组的可以跳过
都标的很清楚，“IDE/SATA”口提供光驱/机箱风扇供电。“CPU”口接主板4pin/8pin CPU供电，“Mainboard/ Motherboard”接主板24pin口供电，“PCI-E”接独立显卡辅助供电。

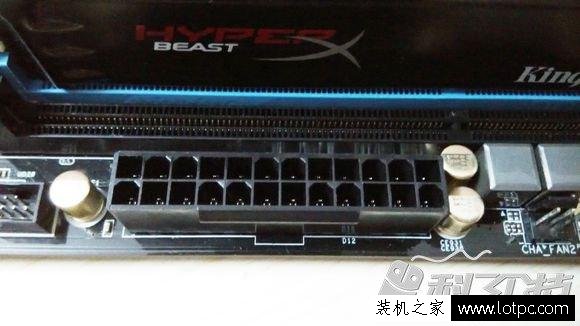

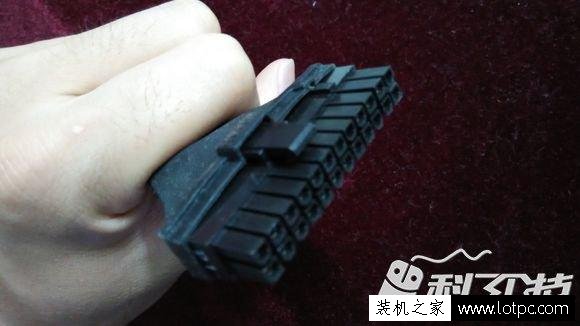

主板24pin口供电

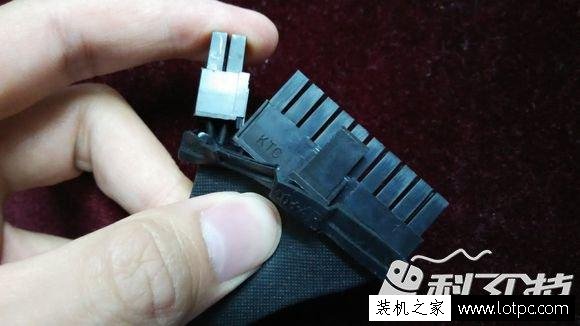

必需接!由20+4组合成，其中有个别口里面是空缺的，不用紧张，都是这样的。
找准方向，对好卡扣，插到底。
技巧：双手食指垫在主板边缘往上提供支撑力，双手大拇指往两边下压扣紧，防止主板压坏。
要求：扣子要扣好，插头要插到底，最好不要留有缝隙。

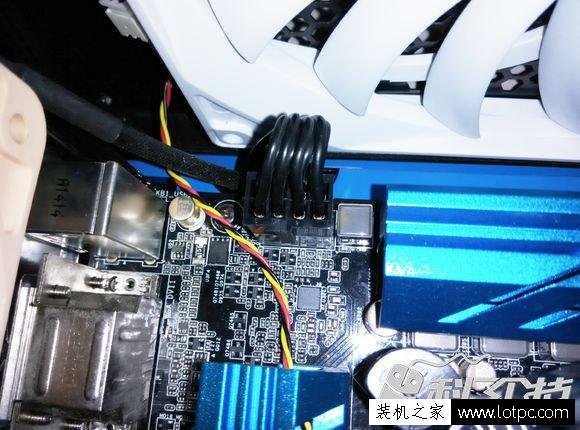

CPU供电口

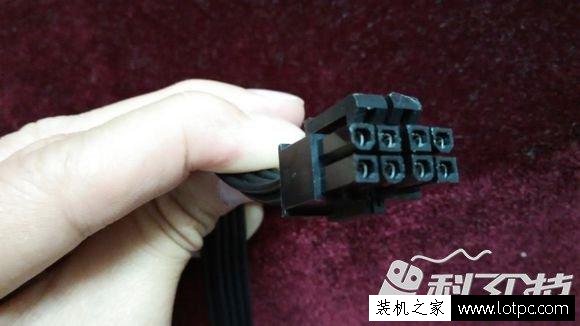

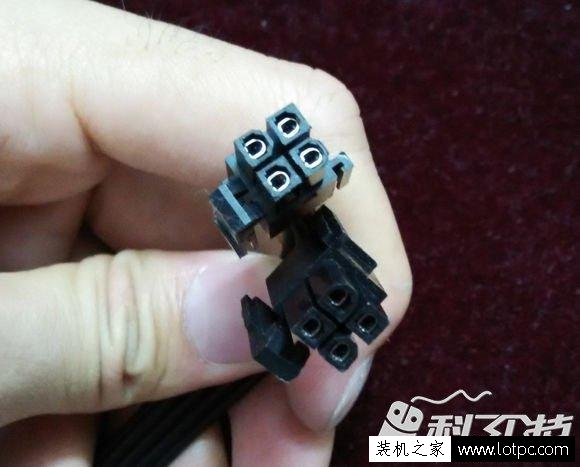

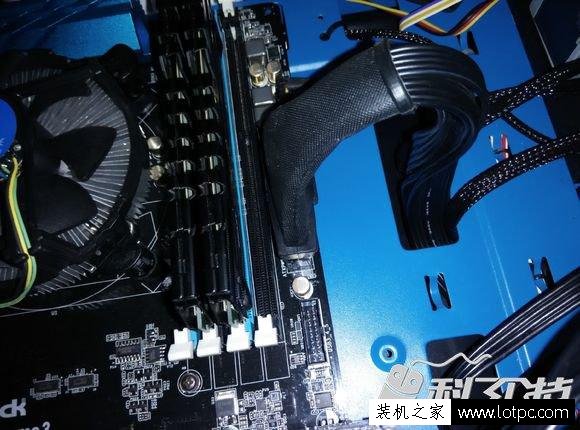

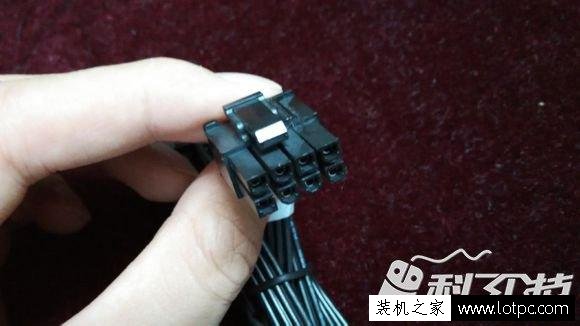

必须接!电源出来的双4pin可以合并成8pin。

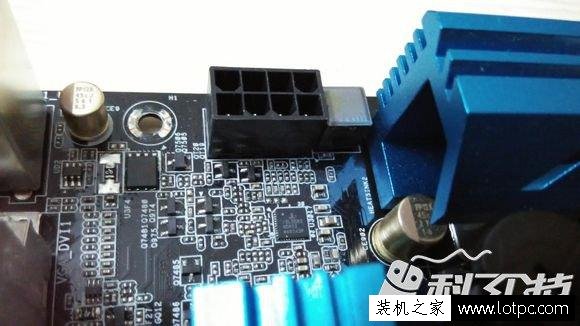

主板上的CPU供电口一般都在CPU附近，8pin供电口，而有的主板只有4pin口。4pin是基础，8pin是富余，8pin的供电口更有利于超频时的供电稳定。
主板上有多少就插多少，插满，插到底，扣子扣好。
PCI-E供电口

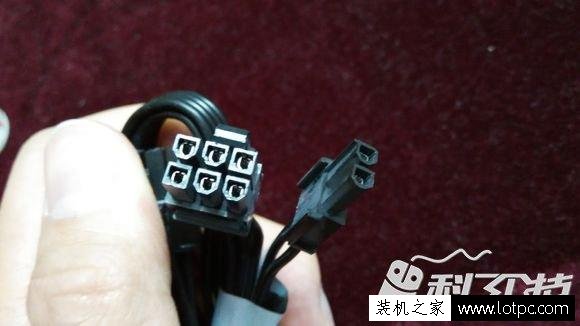

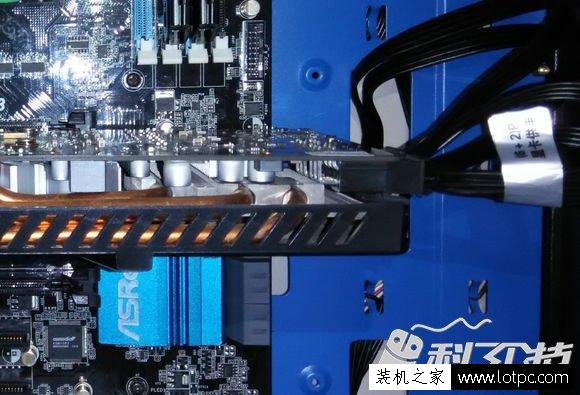

给独立显卡提供额外供电，6+2pin可以组合成8pin，显卡上有多少就插多少，要插满，没有就不用管。
一个6pin可以提供75W供电，8pin则是150W，加上主板上PCI-E槽供电上限是75W，所以通过供电口规模可以判断出显卡满载功耗在225W以内(75*3)，在150W~225W范围内(75*2~75*3)。
SATA供电口

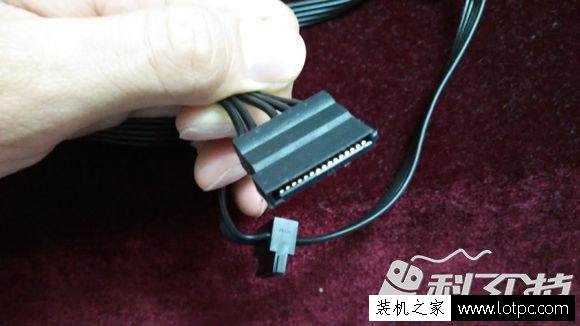

平扁型一端有拐角，给SATA接口硬盘/光驱等供电。
下面是硬盘上对应的供电接口

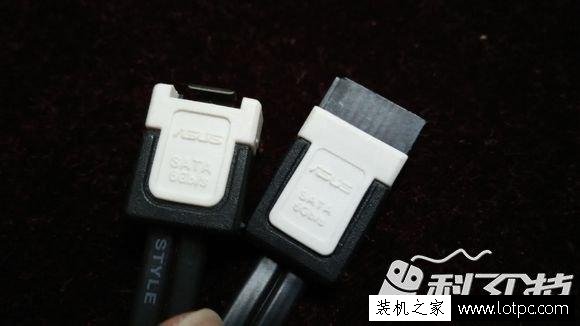

SATA数据线

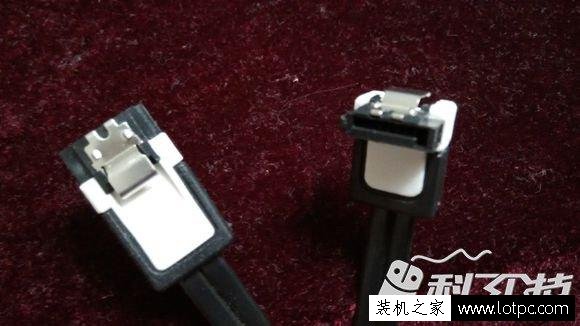

SATA硬盘、SATA光驱使用的数据线，两端一样。

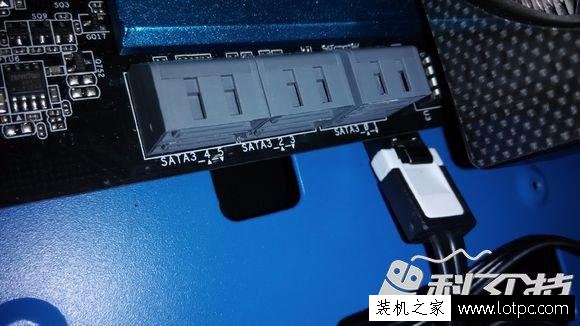

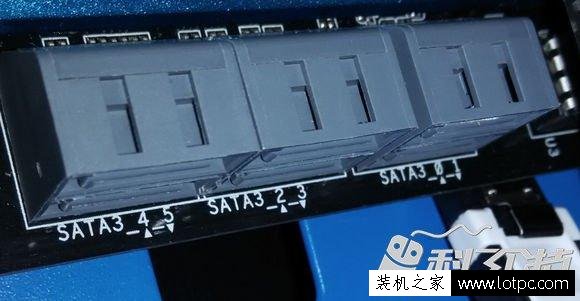

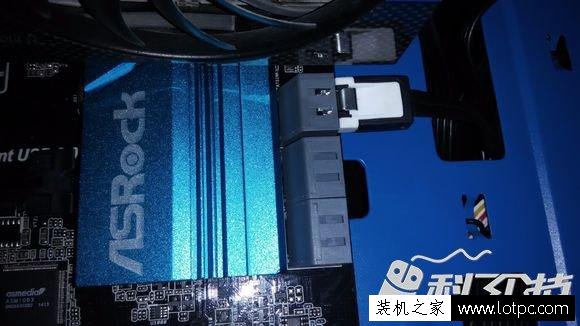

建议插在主板第一个SATA口，如果有多个硬盘，建议把装有操作系统的硬盘接在第一个SATA口。有的主板第一个SATA口是SATA3_0，有的是SATA3_1。SATA3表示SATA 3.0(6Gbps)规格。

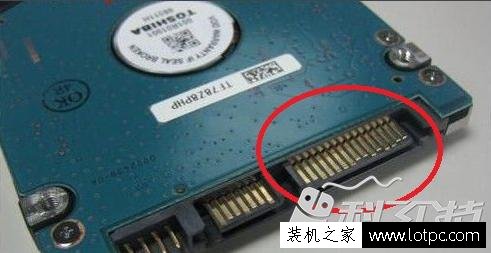

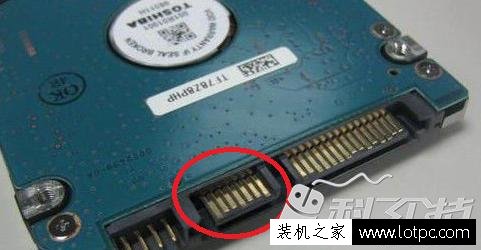

红圈内是硬盘上对应的SATA数据线接头。

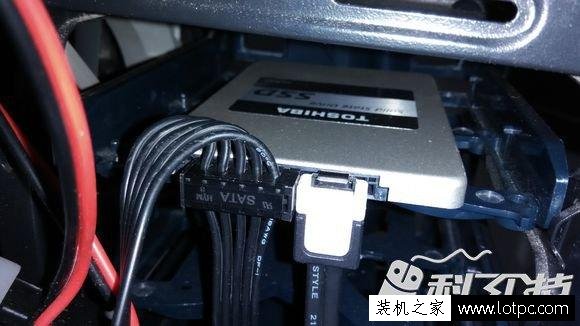

一块硬盘/光驱，一条数据线，一条供电线。
非必需供电接口

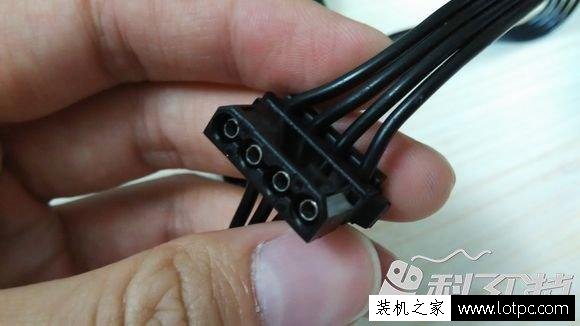

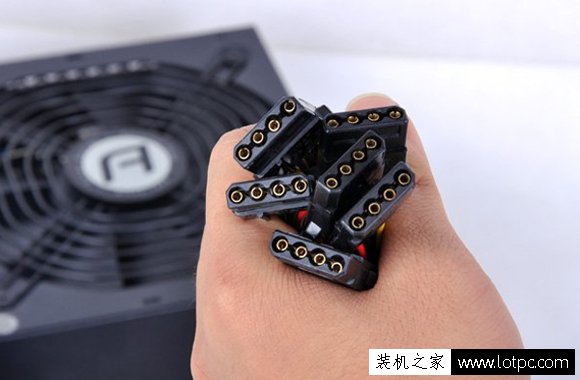

4pin大D口、4pin软驱供电接口;
在十几年前，还在流行使用软盘的那个年代，那时候的PC硬盘还是IDE接口，跟光驱使用4pin大D口供电，还有个子略小的4pin口给软驱供电。直到今天，已经淘汰掉IDE硬盘和软盘，但这两种供电口仍有保留。平时我们能用到的估计只有4pin大D口，一般用在机箱风扇供电，灯条供电，显卡供电转接头等等，属于备用供电接口。
4pin大D口是反人类设计，公头的丁丁和母头洞洞是松动的，插的时候要特别注意姿势、力度，·加上另外买的延长线/转接头公头的塑料壳质量感人，稍微用点力就大力出奇迹破掉反呆口的物理免疫，旋转180度，5V变12V，一块机械硬盘当场着火。
