现在很多电脑爱好者喜欢自己购买电脑配件然后自己享受DIY组装电脑的乐趣，自己组装电脑不但可以提高自己对电脑的了解，还学会了一门手艺，如果你是一个在校大学生，经常帮别人处理电脑上的疑难杂症，不但人缘好，说不定可以把到很多美女哦，通过走背线可以让您的电脑主机内更加清爽无杂乱的线，这样电脑的一般不会造成散热问题。今天以AMD组装电脑配置安装图文教学。

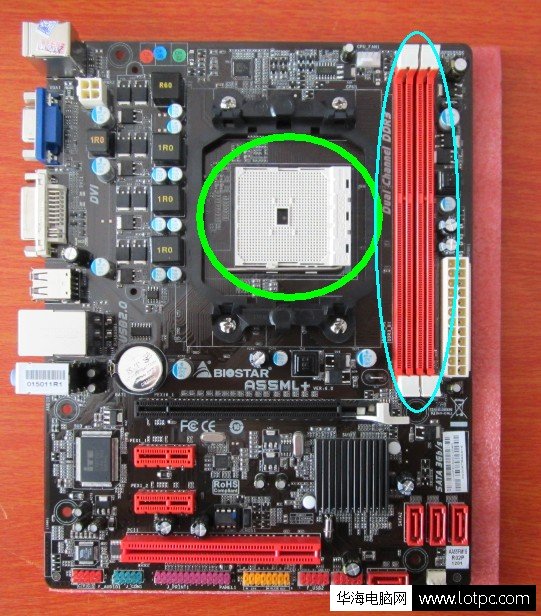

上图中，绿圈中的插座是安CPU的，青色圈中的红槽是插内存的，我们先来完成CPU与内存的安装……

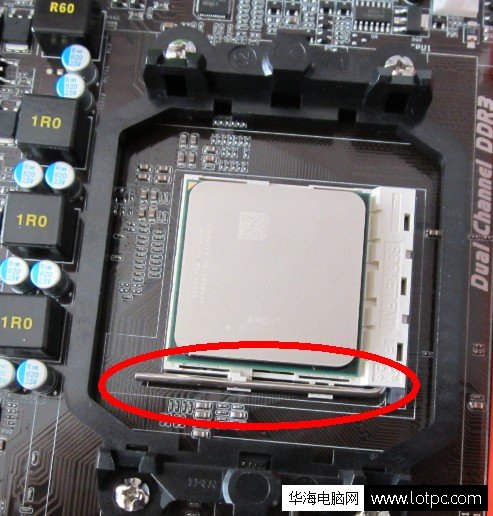

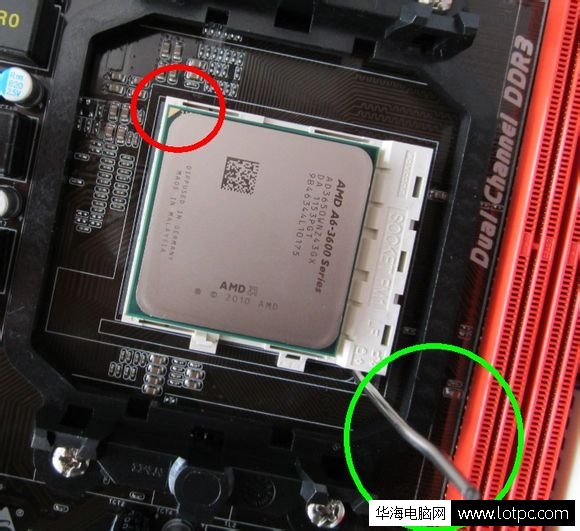

上图中红圈那个三角方向大家注意，安装前先将绿圈中的钢棍抬起，按箭头方向正确放入CPU，之后将钢棍压下即可，如下图：

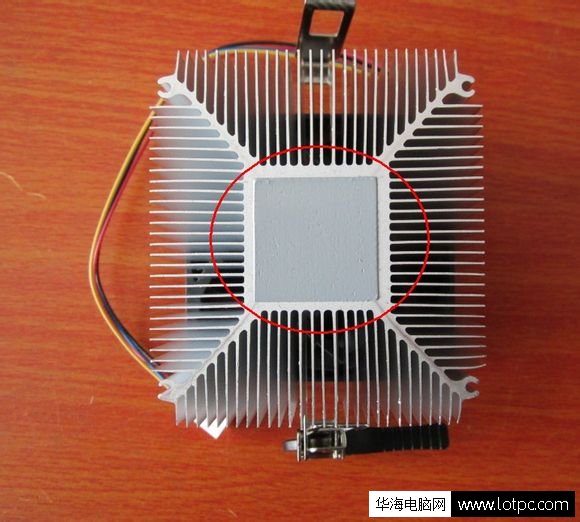

之后安装上散热器就行了，因为A6这个原盒的散热器底下有一层厚硅脂，所以我们不必再摸了，直接卡上就行。

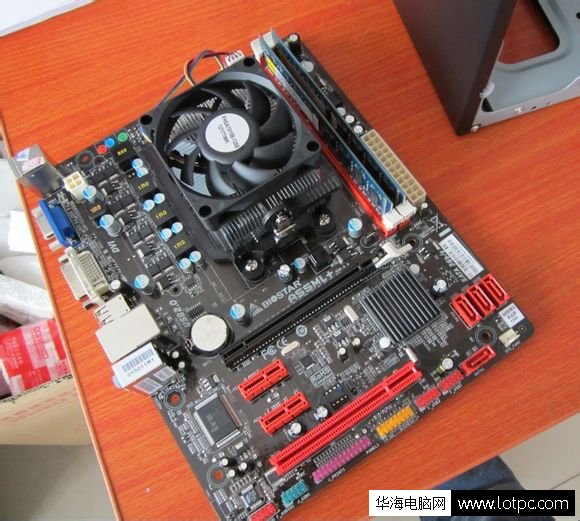

再就是压上内存，压的时候注意内存底下那个防呆槽的设计，别插反方向(插反了也插不进去)
2、机箱的简单整理
先认识一下机箱送的螺丝分类：

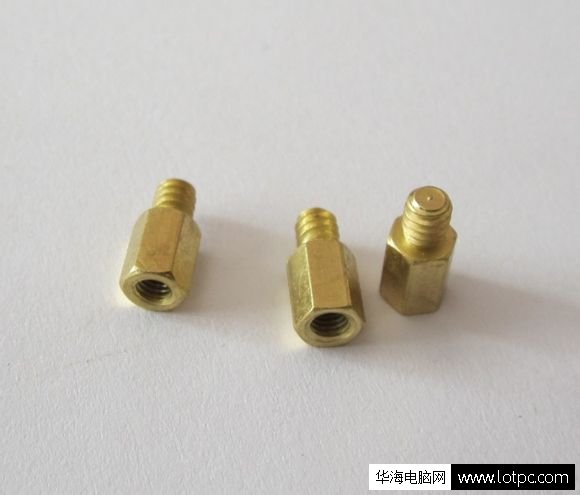

上图这种是上在机箱中，主板的螺丝要拧在上面的。

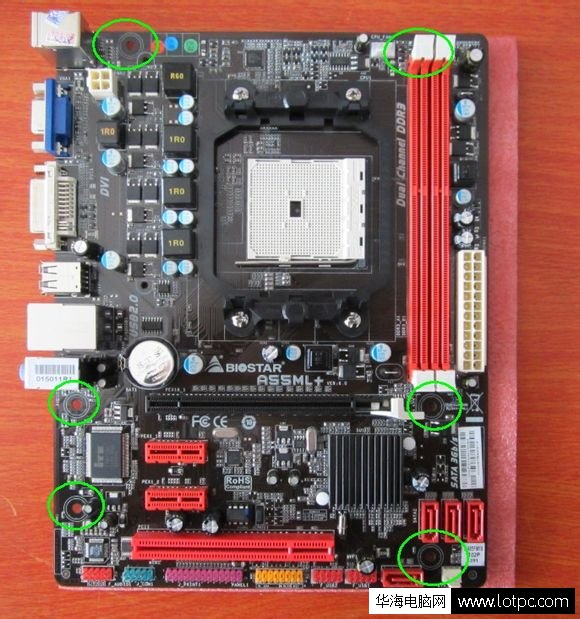

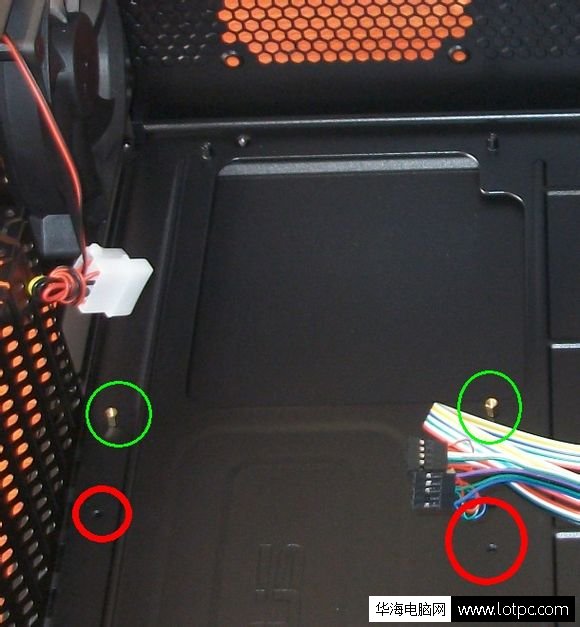

(注：因本次勿忙，没细拍本机箱的实图，借用一下别的机箱的内置图吧)如上图，绿圈标的就是这种螺丝了，一般小板要将这种螺丝上在画红圈的两个地方，拿过主板的螺丝孔，一对便知。
上图中的螺丝一般紧电源与显卡的，不过有些机箱设计的上面的铜色六角螺丝柱的孔大，得用这种螺丝上紧，一般这种机箱会赠很多这种螺丝，不需要这种螺丝上主板的机箱，一般只赠4-6个，总之，这个地方是够用的，大家放心。

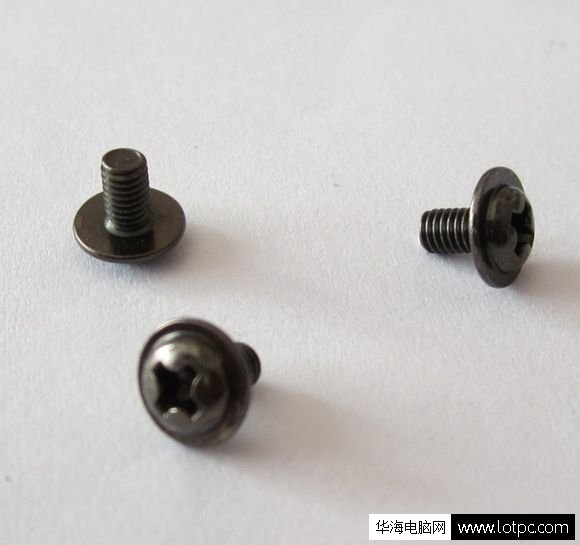

上图中的螺丝带个“帽沿”，一般这种螺丝是来紧光驱与主板的(如上面所说的，部分主板得用上面的大幅的紧，看机箱设计去);

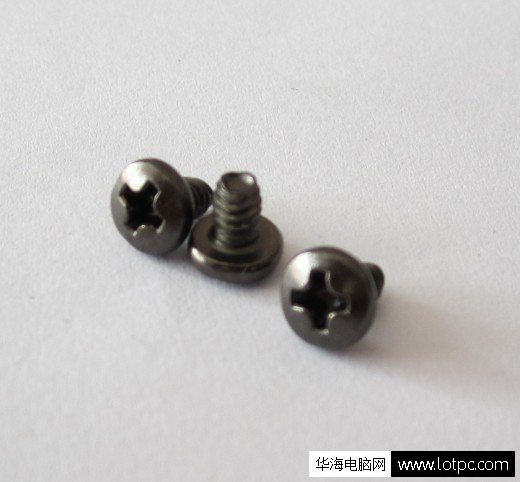

上图中“厚帽”的这种螺丝直径粗一些，紧硬盘的，如果用紧主板的螺丝来紧硬盘，不但拧不紧，到时候你是弄也弄不下来，更头痛，所以这个地方别弄错了(注：硬盘一定要上紧，如果硬盘上不紧，不但会产生噪音，还会影响硬盘的寿命);
一般主板会附带一个铁档板(美观防尘用的)，先将铁楼板安上，再将主板的后面接口对应铁档板放在主板上。
上图中，档板、主板、电源都安好了，这里有一个顺序问题，如果你是侧吹散热器，又是上置电源，可以先安电源，因为安上主板后，那个直立的侧吹散热器会影响电源的安装，就像本例中我们用的CPU中原盒带的，就可以先安装主板了，因为安上电源后，电源尾数的乱数会影响我们上螺丝。
事实上，我们在放主板前，必做的一件就是走线的设计，根据我们机箱中电源线材的长度，及机箱内部线的实际情况来设计好线材的走法。

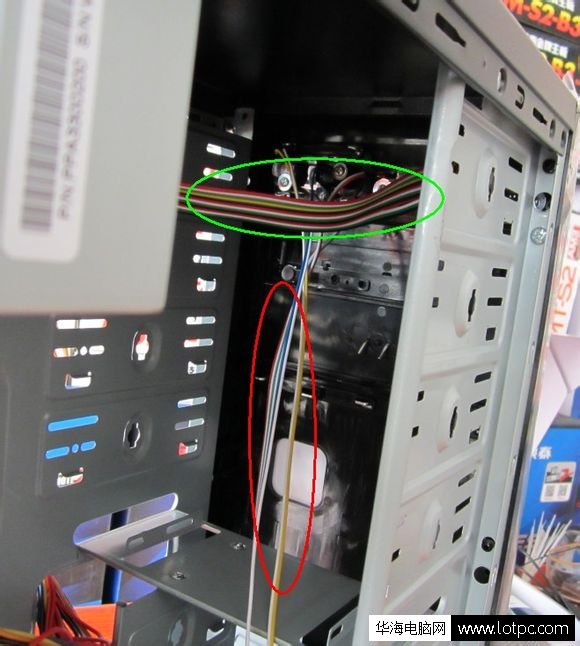

如下图所示，绿圈这一排线是Audio与USB连接线，红圈标的是电源开关、电源指示灯、重启、硬盘指示灯这些钱，这个机箱是上置的这些开关，线自然在上面了，但是这台主机并没有安装光驱，所以我们得将线横着走，不能竖着走，如果线是竖着走，将来光驱就安不上了(线档着光驱的道了);
按我的装机习惯是将Audio(音频线)与USB线压在主板底下。
再将上置的电源开关、电源指示灯、重启、硬盘指示灯这些线也横着走上面，从下穿到下，接到相应的插座中;

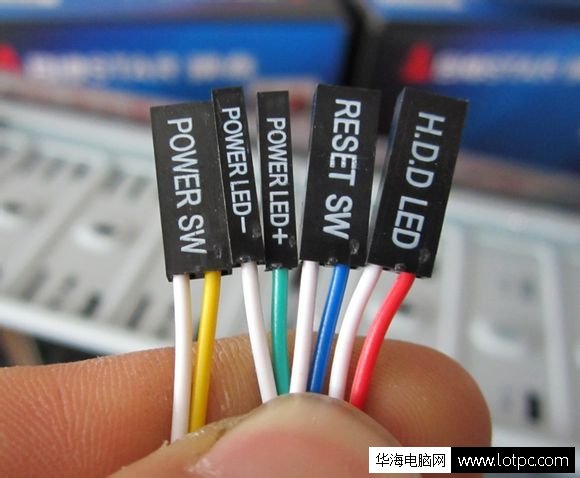

关于机箱前面板控制线：
电源开关(Power SW)/一般是黄、白
电源指示灯(Power LED)/一般是青、白
重启(Reset SW)/一般是紫、白
硬盘指示灯(H.D.D LED)/一般是红、白
(当然，不同的机箱不统一的颜色设计，具体情况具体分析，本次实例，如下图);

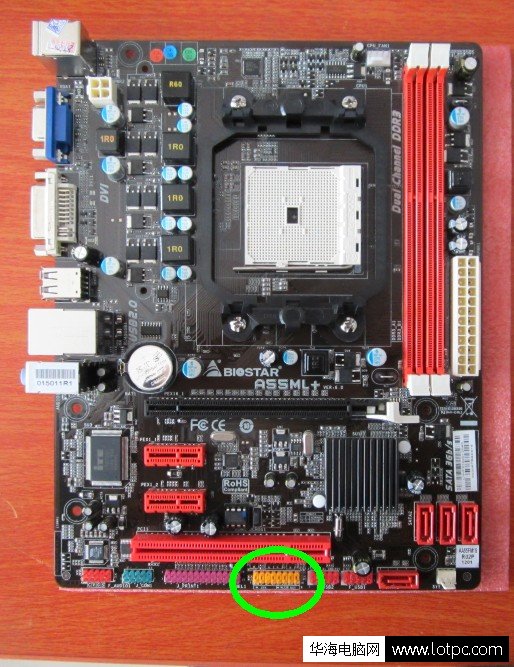

接下来就是要插到主板相应的插座中了，对于新手来说，这是一个难点，事实上这个地方最简单，就主板上各个插座，在主板上面都有相应的标识，就是哪个针怎么接，不同的主板，比如就机箱前面控制面板方面吧，有的主板标的很乱，你得从主板上仔细找找，有的主板，比如技嘉、华硕、映泰的，直接将图案标在了插座下面。

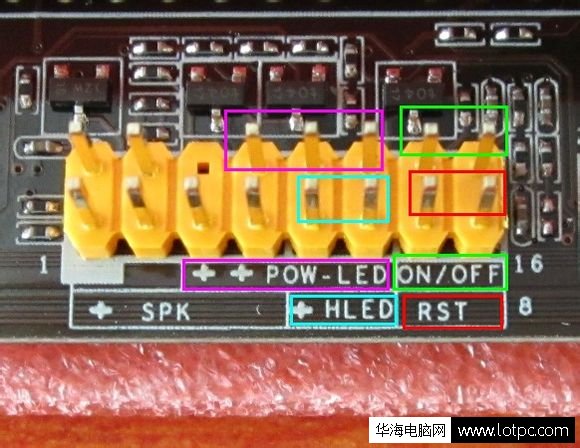

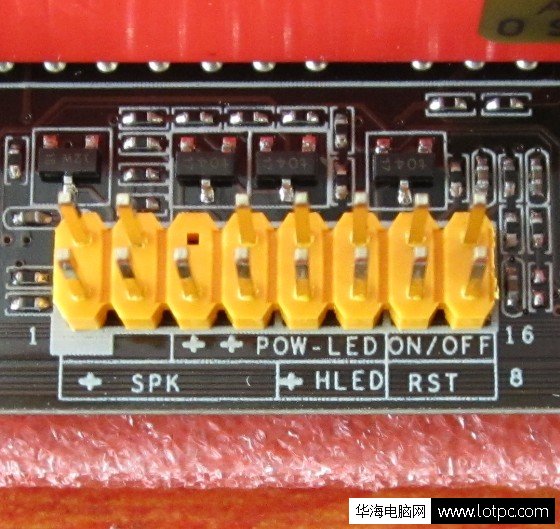

就是上面这个黄色的插座了，根据下面的图标，我们知道左侧是正极，右侧是负极;
紫圈标的三根针是接电源指标灯的，根据上面的图所示它是分开的两根，接两端，空中间;
青圈标的两根针是对应硬盘指示灯的，左正右负，上面已经标出极性(一般对线中，白色为负，彩色为正);
绿圈标的两针对应电源开关
红圈标的两针对应重启线，注意，这个地方无所谓正负，但有时候，电脑莫名死机的话，将这个地方的正负巅倒一下，可解决问题，此属疑难杂症;
讲到这里，剩下没标的那个蜂鸣器(Speak)大家也会接了吧，这个机箱没赠这个，所以也不用接了，一般我们在测试机器的时候，并没有安装到机箱中，到时候用螺线刀 短接 电源开关这两个键即可开机。

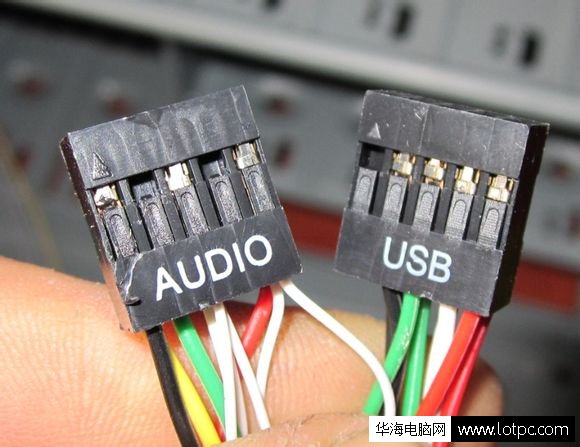

同样的道理，根据标识我们找到音频及USB线
大家注意它们接口上的细节，都有防呆设计(这个地方没拍细节失误)，看看它们的接孔顺序，再到主板上找到相应的槽，正确插入即可;

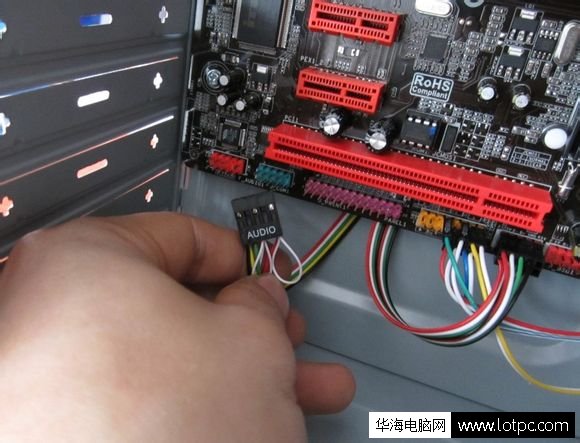

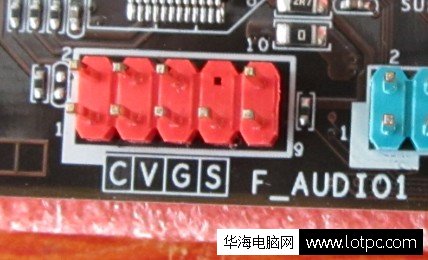

上图红座是Audio，上面已经标注，注意上面右二少一针，这是特点;
上图中USB插座，已有标识，下排右一少一针，注意别插错;
因为这个机箱前控制面板的线紧了点(其实是这个插座设计偏中了，应该在主板右侧)，所以我们先插的这些控制线，之后插的USB，再插上Audio(音频)线就行了。

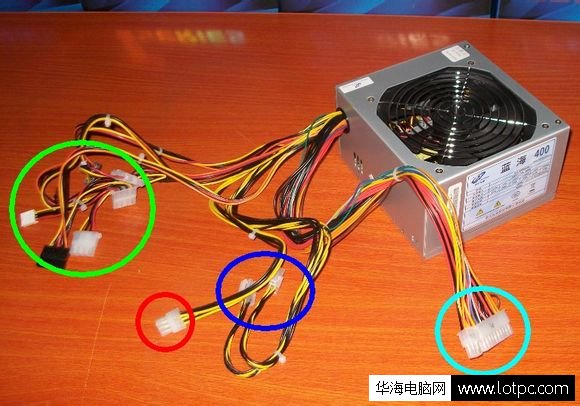

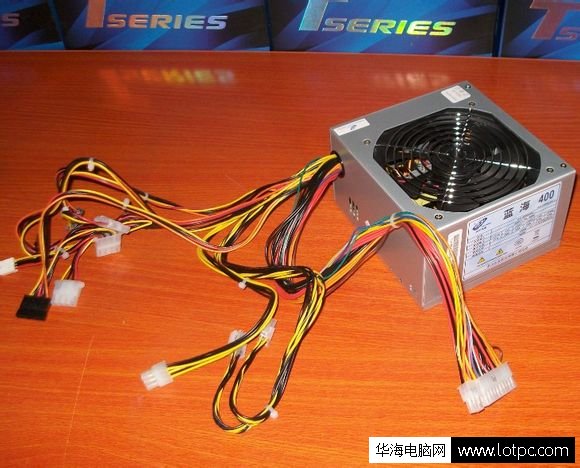

电源这个硬件，我们该如何安装到电脑上呢，今天咱就看看这个过程首先来看看电源的几根接线都有哪些，如下图(以全汉蓝海400为例，不同的电源，线材的长度及接口不太一样，但大同小异，所以不要担心);
如上图，线也不多吧，我已经将线分成了四组，从左到右，如下指示图：
上图中
绿色，是串口设备供电
红色，6pin，独立显卡外接供电
蓝色，4+4pin，CPU独立供电
青色，20+4pin主板供电
如上图，20+4pin近照，它们标字母的一面，为同一面，有的电源设计的它俩是粘在一起的，大部分设计则是分离的，所以我们在安装它们将它们并在一起的时候，注意字母一侧为同一侧，要安在主板的20+4pin上：

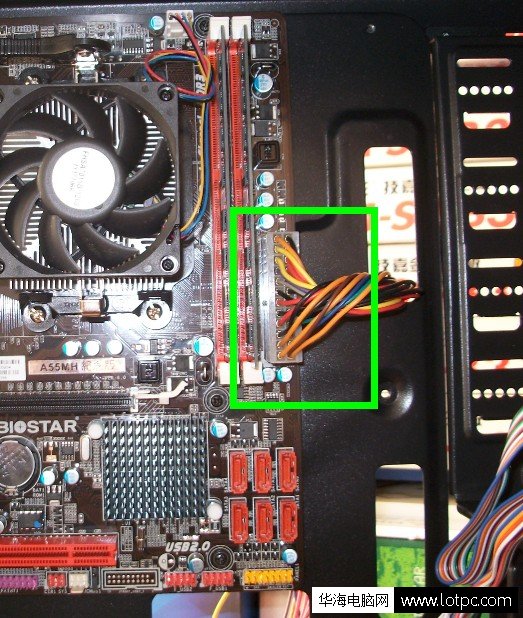

安装成功后。
其实电源的安装相当简单了，电源与主板的连接，就两个地方，一个是20+4pin主板供电，一个就是4+4pin(或4pin)CPU供电;

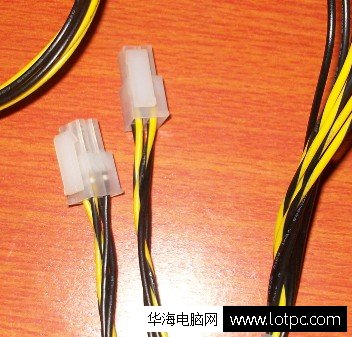

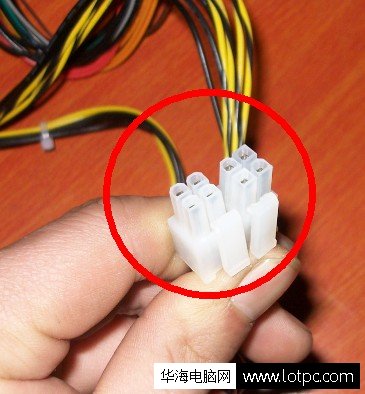

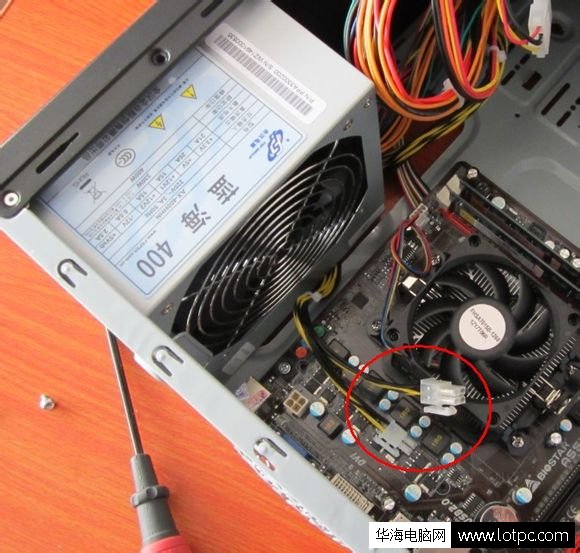

CPU供电插头：

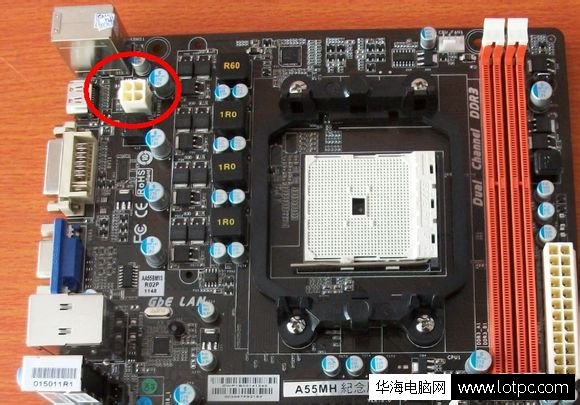

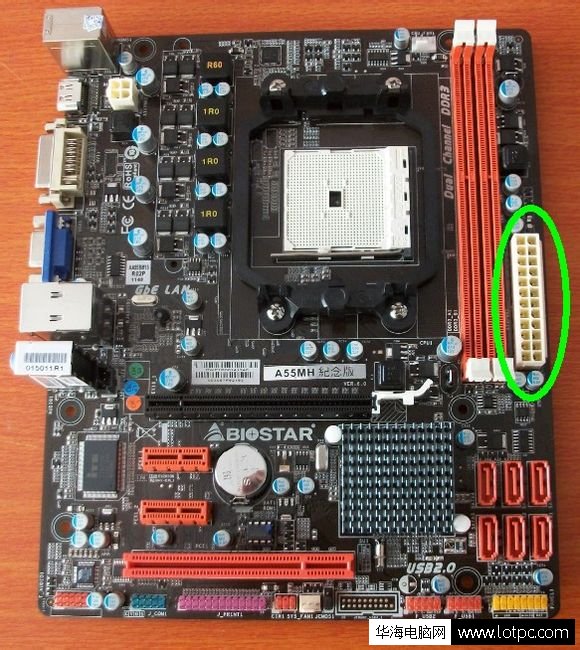

主板方面，位置：
注：不同的主板，这些位置设计是不一样的，但接口是一样的，一眼就能看出来，这有的主板CPU供电设计个4pin的，有的设计成8pin的(为了加强CPU的供电而已)，电源为了兼容这些设计，就把CPU供电设计成了4+4pin，如果主板上只有一个4pin插槽上，那么电源上的CPU供电线随便插哪组都行。
简单吧，上面还有两组线没介绍，串口设备供电及6pin显卡外接供电;

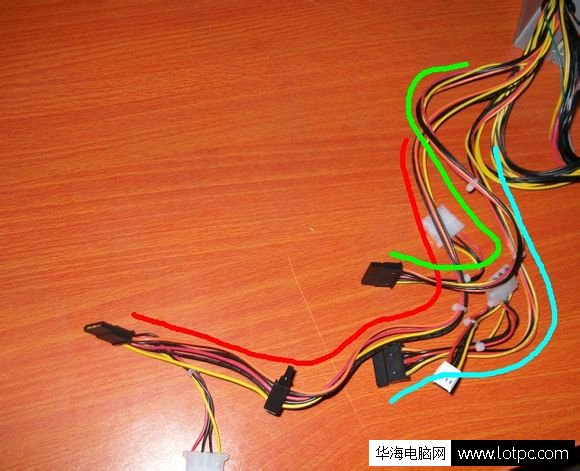

全汉蓝海400这款电源设计了三组设备供电，两组短的，一组长的，如果电源是上置的，硬盘是下置的，那么只有长的那组能够到硬盘(当然在这里它们三组是一样的，只要线的长度能够到，你随便接);

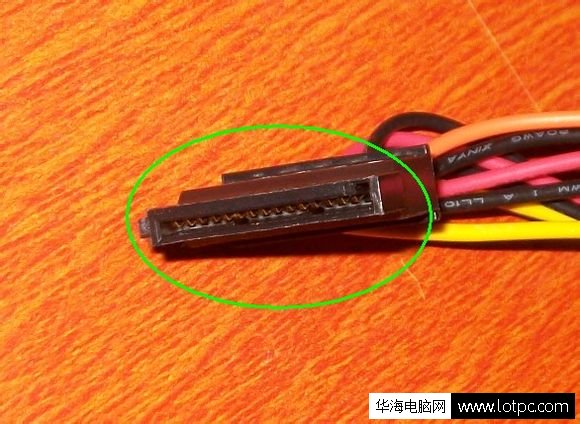

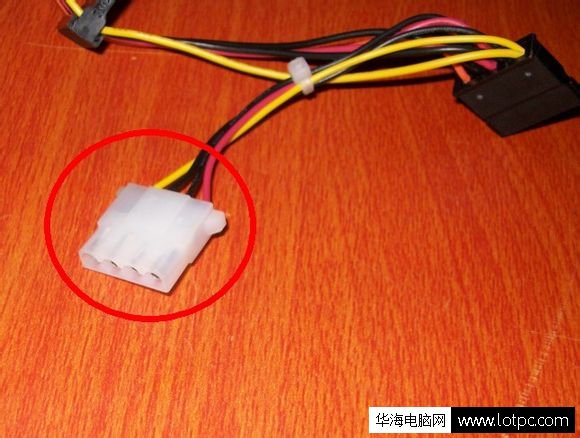

上面分别用红、绿、青分别根据这三组串口(SATA)供电组线的形状标了注这每一个串口上跟的那个白色的大4pin是兼容老设备的，老的硬盘供电就是用这种白色的大四针4pin来供电的，新的串口设备都用上面的黑头样式的接口了，黑头特写。
注意这个黑头是有个拐角的，同样的，串口的硬盘或光驱上也有这个拐角，所以插的时候注意对应位置;

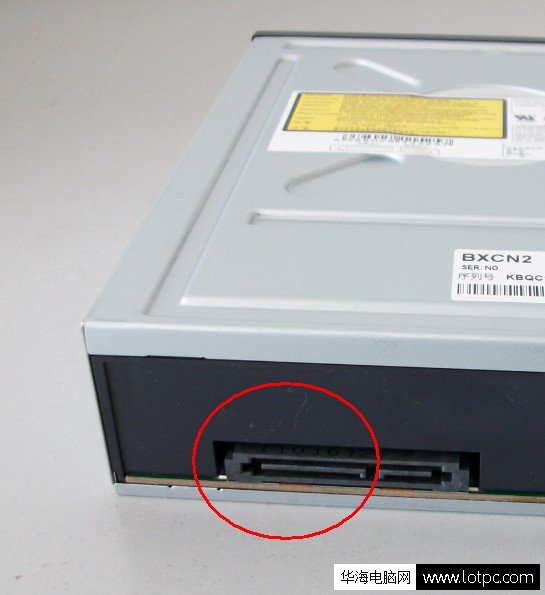

上图这是串口光驱，注意那个拐角(防呆接口)

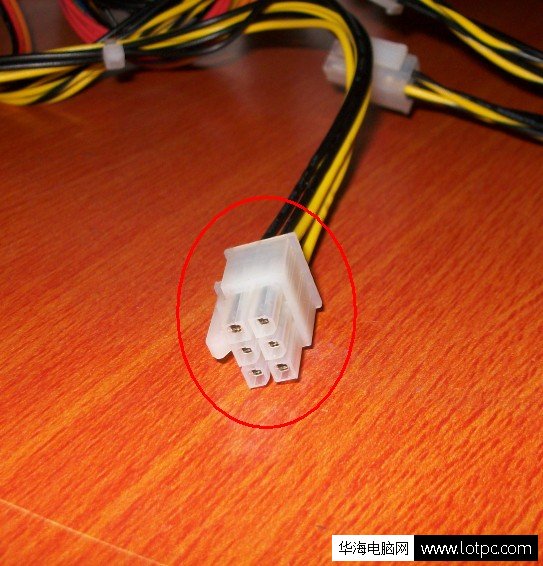

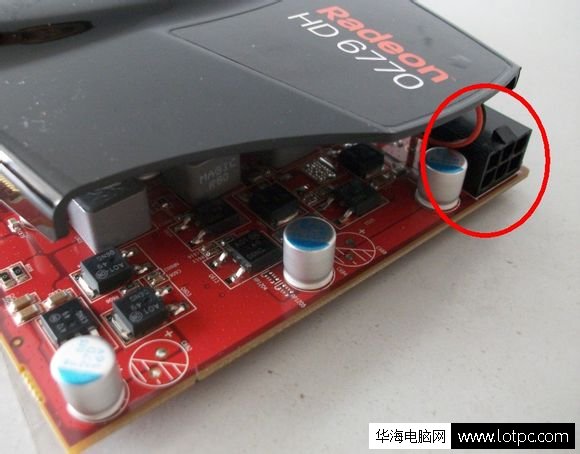

一些功耗大点的显卡需要外接供电，一般需要的都会设计外接6pin供电接口。
也有的显卡设计在上部(但接口是一样的，位置不一样而已)

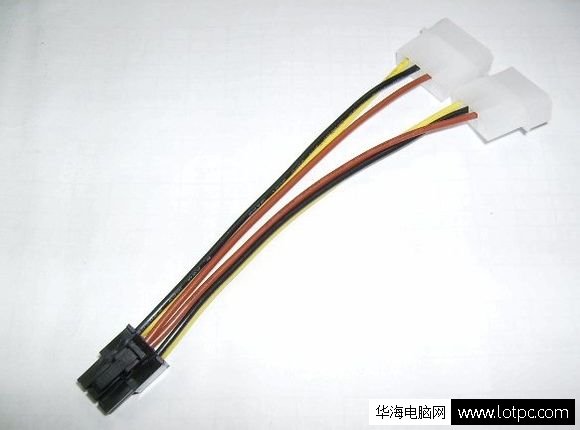

还有的显卡是6+6pin设计的，其实是8pin设计的，到时候看电源有没有这种接口就行，要是没有就可以借助转接头，一般转接头。
黑色的6pin接显卡上，后面白色的要接串口组线中的白色4pin上。

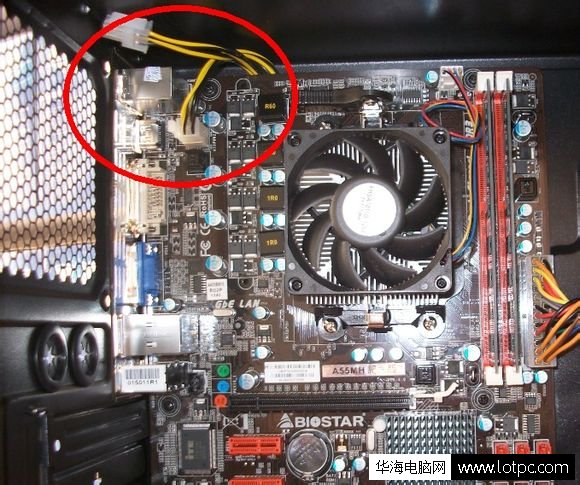

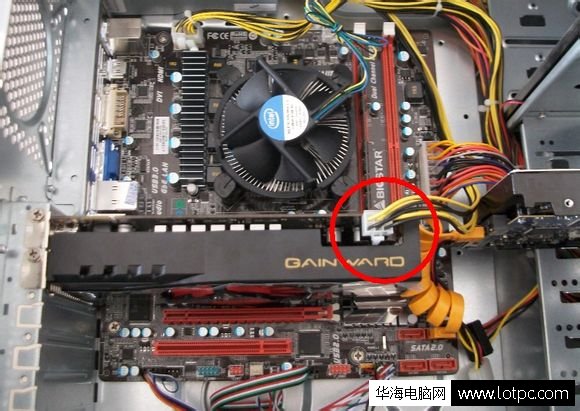

在了解了电源的一些线的基本用处之后回到我们布线的正题，这个看自己机机箱的实际情况来，将4+4pinCPU供电线压在电源与机箱开口之间。
电源与主板的连线、机箱前面板控制线与主板的连线都介绍完了，这个主机中没有显卡(另一个教程上有讲，待会儿给链接)，没有光驱，确有硬盘，用上面我们讲的硬盘螺丝上紧硬盘，接上SATA供电线及信号线即可。

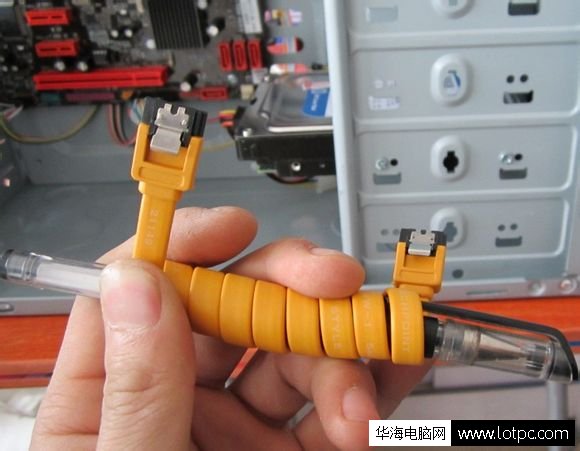

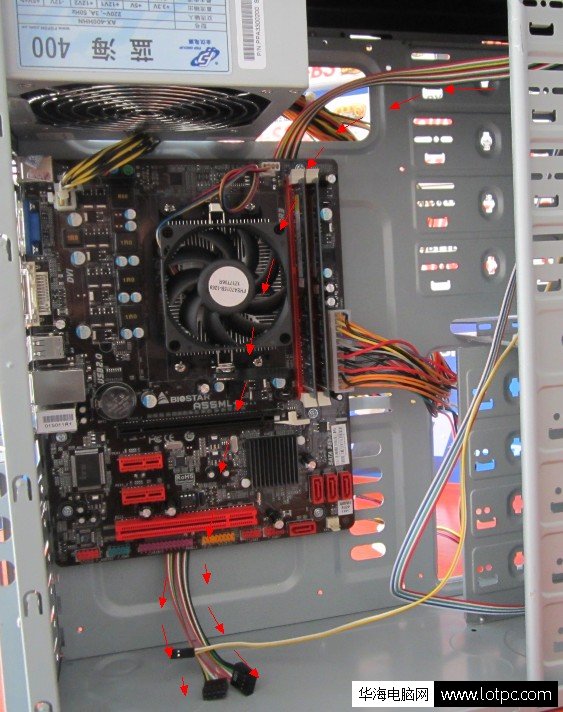

为了机箱内的整洁清爽美观，使用笔绕线。

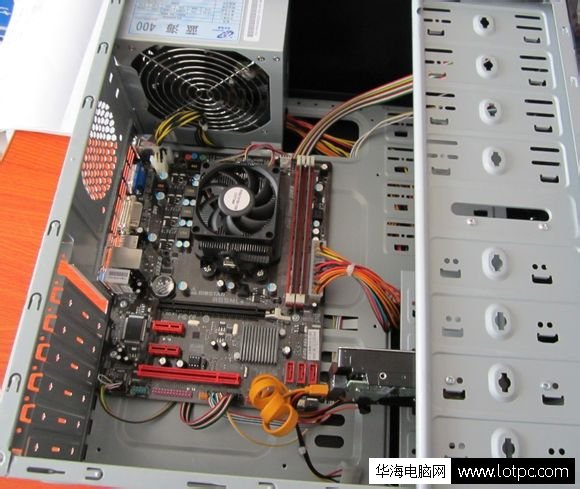

一台电脑终于成型了，拍个照让人膜拜一下吧，然后赶快开机安装系统吧，组装电脑教程结束!
