一、主板硬件接口图解

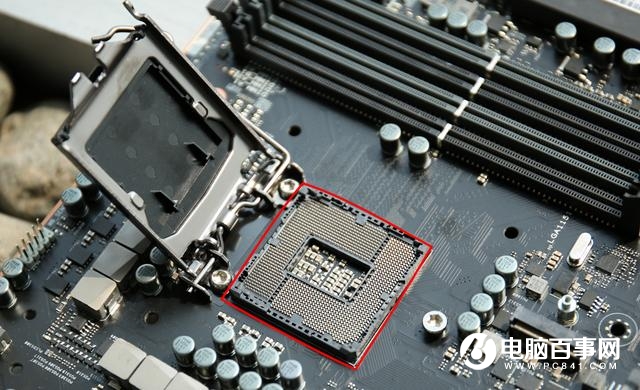

主板CPU插槽接口图解

华硕ROG MAXIMUS IX EXTREME是一块Z270芯片的顶级主板，CPU接口自然是LGA1151，支持最新的英特尔第七代智能酷睿处理器安装。请注意，LGA1151接口需要一定要小心对待，因为接口的指针非常精细，安装CPU时一定要轻拿轻放，避免压坏针脚；如果不装CPU的时候，也一定要把保护模块装好。

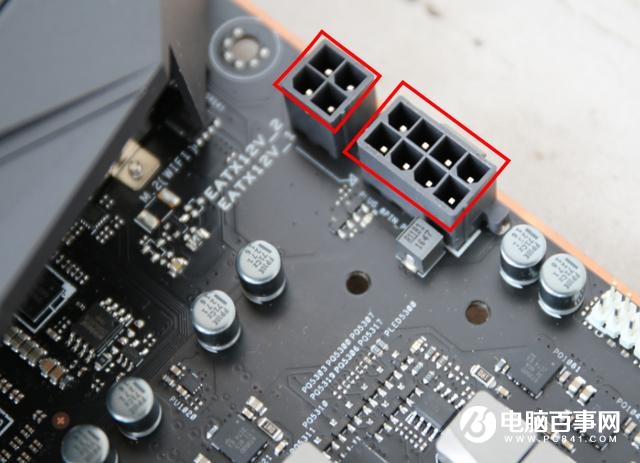

主板CPU供电接口图解

装好CPU后，下一步就得接驳CPU供电，它就在CPU接口的上方。一般来说目前的CPU供电都是由8pin接口提供的，还有一些高端主板（如本次使用华硕ROG MAXIMUS IX EXTREME主板）则会使用8pin+4pin的组合形式以获得更多的电能，提升超频能力。但通常使用的情况下，你可以只接一个8pin接口。此外，有些较低端的主板上可能会采用4pin接口（电脑百事网PC841.COM），通常电源的CPU 8pin供电接头都是由两个4pin组合成，合并以兼容8pin接口，分开即可兼容4pin接口。至于4pin接头是用左半部分还是右半部分，接口上是有个防呆设计的，只要能正常插入的就一般都没问题。

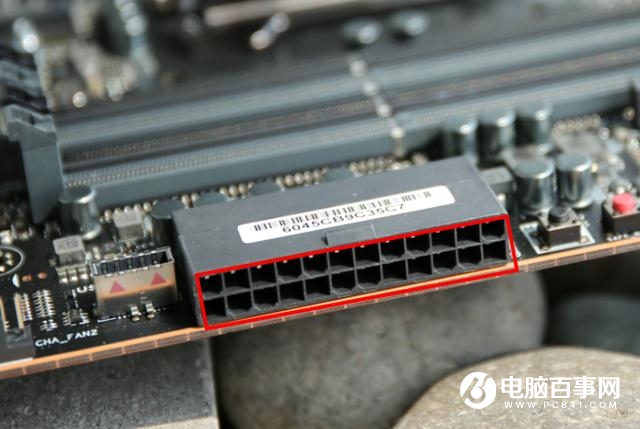

主板供电接口图解（20+4pin供电）

接下来，我们说一下主板供电接口。目前主流的主板都是通用的20+4pin供电，大都位于主板的较长那边的中部，个头很大，非常容易找到。然而，我们这次用的模特华硕ROG MAXIMUS IX EXTREME有些特殊，设计师把它放在了边缘侧向插入。当然，这样线缆可能更容易打理。

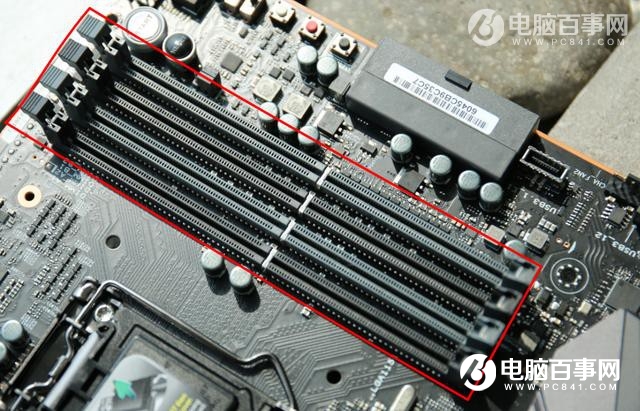

主板内存插槽接口图解

紧接着，我们看一下内存插槽。它们都是组团出现的，普遍被安放在CPU接口的右侧。目前，DDR4内存逐渐成为主流，但是也有一些DDR3内存依旧在工作，因此首先你需要搞清楚手头这块主板的接口是针对哪一代内存的；之后再插入内存的时候，你要注意方向，只有正确的方向可以顺利插入，因此如果插着有点费劲的话，说不定换个方向就能成功；另外，内存可以配合CPU的双通道工作，如果你有两条以上内存的话，最好同时插在相同颜色的插槽中，这样工作效率会更高。

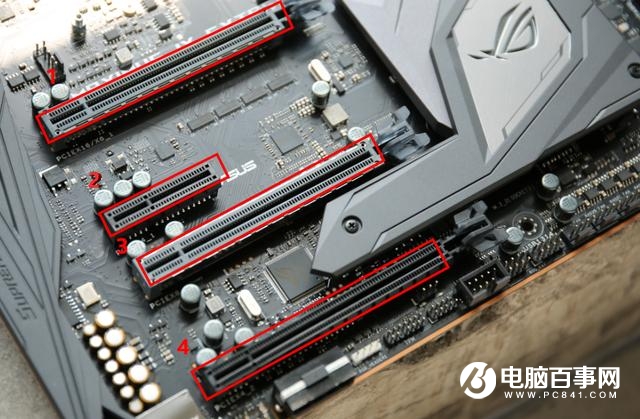

主板PCI-E接口图解

然后就轮到了PCI-E接口。因为显卡都是插在PCI-E接口中的，所以PCI-E接口经常被称为显卡接口，不过这种说法是不严谨的，因为PCI-E接口还可以扩展固态硬盘、采集卡、声卡等各种外设。该接口按照速率不同有x1、x2、x4、x8、x16几种，其中最快的x16也就是主板上最长的那几条PCI-E插槽。虽然有的时候两个PCI-E接口长度一样，但是可能拥有不同的带宽哟。目前的主板配备的都是PCI-E 3.0版本，老版本的我们暂且不提。通常第一条或者前两条PCI-E x16插槽是直接与CPU通信，不经过其他芯片，所以他们的速度和带宽都是非常高的，延迟也更低。

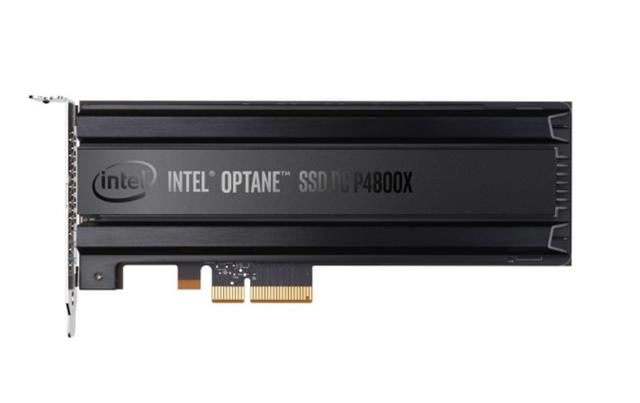

PCI固态硬盘
