三、主板功能接口图解

功能接口就是主板上扩展功能硬件，包括两个部分。第一，主板上风扇、温度感应传感器、灯光等功能接口；第二、针对机箱前面板的按钮、接口、LED显示灯功能接口。本着先易后难的原则，我们先看主板上的散热接口。

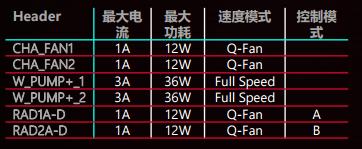

华硕ROG MAXIMUS IX EXTREME已经帮我们汇总好了，总共有这么3种散热的接口。

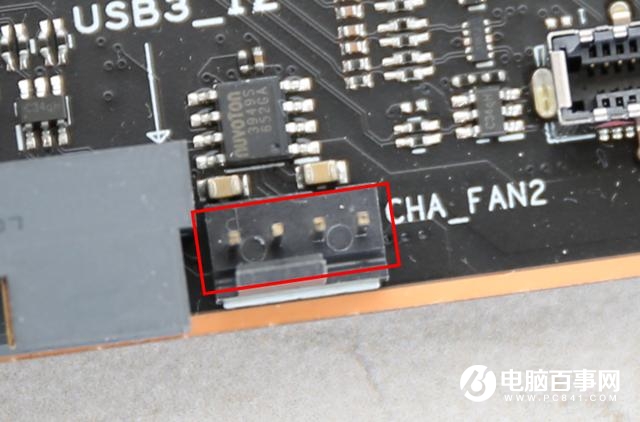

CHA_FAN主板机箱风扇供电接口图解

CHA_FAN就是机箱风扇，RAD是散热器风扇。在这块主板上面，二者的区别不大，无论从外形上还是供电特性上基本一致。外观上面也很好认，都是4Pin接口旁边跟着一个小卡子，非常好认。它可以配合温度传感器反馈的信息进行智能的转速调节，控制噪音。

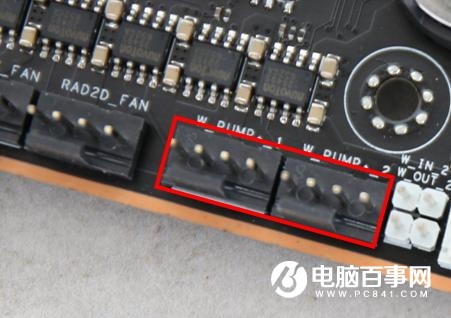

个W_PUMP水泵供电接口（高端主板才有）

因为华硕ROG MAXIMUS IX EXTREME标配水冷散热，因此拥有两个W_PUMP水泵供电接口（电脑百事网WWW.PC841.COM），它的外观跟机箱风扇和散热器风扇的供电接口一毛一样，但它的供电特色是始终全速工作。传统主板上还会有专门的CPU_FAN，有的是4Pin带温控功能的，也有是3Pin不带温控的。

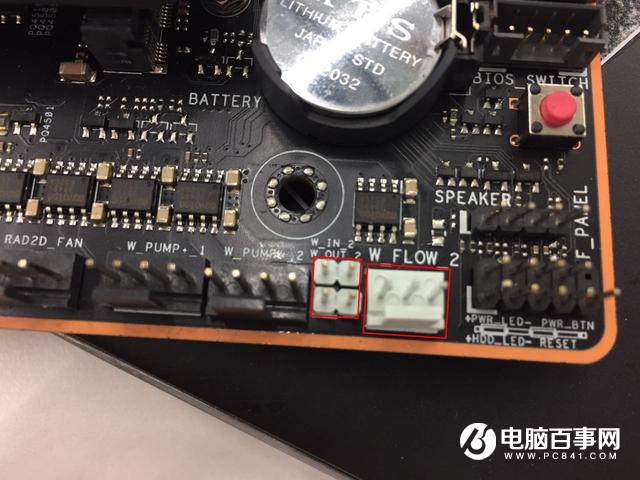

作为一个标配水冷的主板，ROG MAXIMUS IX EXTREME还拥有两个专属的接口，分别是W-IN/OUT组和W_FLOW。它们位于主板的右下角，分别用来进行水冷温度侦测和水流侦测，可以准确得将水冷散热器工作的信息反馈到自带的软件中。

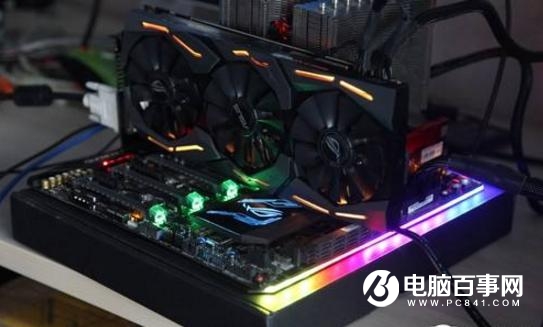

AURA Sync的灯光系统

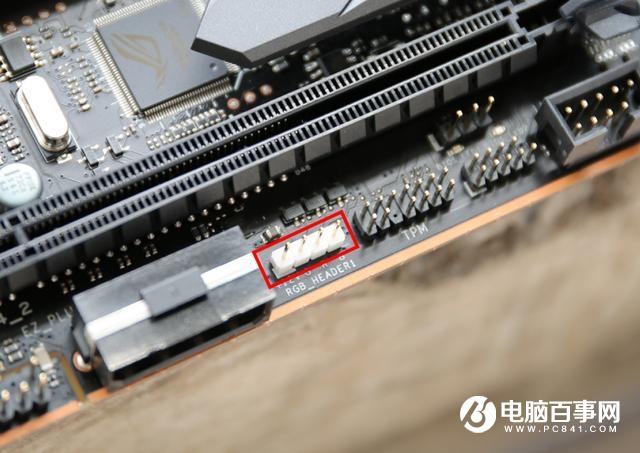

同时，在目前市面上的高端主板中，有一个功能正在风靡。那就是各种绚烂无比的信仰灯光[效果。在这款主板上也有，华硕打造了一个叫做AURA Sync的灯光系统，可以支持各种大牌机箱中的灯光效果，并通过软件控制调配。然而，外接的灯光需要跟主板链接，通过的就是这个白基、4Pin的12V的RGB供电接口，4跟针脚分别是整机和不同颜色电路的接地。
