三、主板的主要构成部分

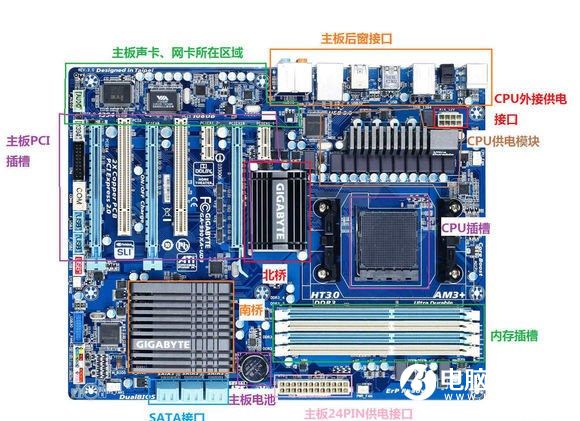

下图中我将一张典型的主板进行了切分，接下来我们就按照主板的各个主要构成部分分别介绍。

四、PC主要部件的组合，主板插槽

CPU插槽

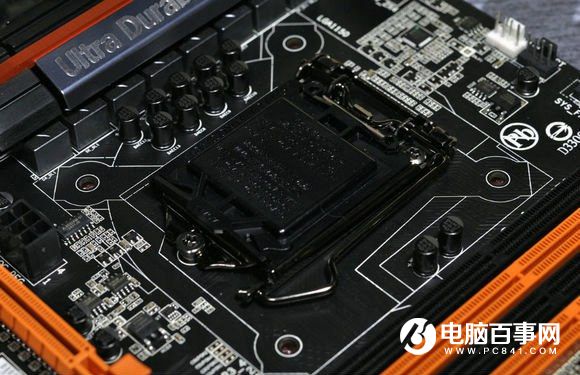

CPU是除了BGA封装主板（主板上焊接CPU）以外，所有主板都会采用的插槽，主要用途是安装CPU。INTEL插槽，插针在主板上，要小心保护主板上的插针，他们很脆弱很容易被外力损坏：

AMD插槽，插针在CPU上，要小心保护CPU上的插针，他们很脆弱很容易被外力损坏：

内存插槽

内存插槽顾名思义就是安装内存用的插槽。内存也是PC的重要部件，一般没有内存的电脑是不能启动的。

内存插槽需要注意的部分有四：

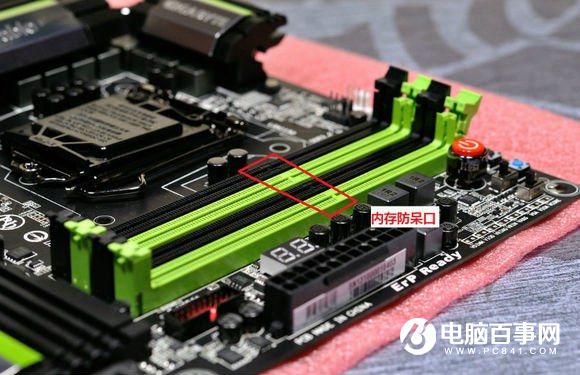

一、内存插槽中间有一个防呆口，这个防呆口具有保证内存安装方向正确和保证安装正确类型内存两个作用，所以在安装内存时绝对不可以使用蛮力。

二、现在还在较多使用的内存分为DDR\DDR2\DDR3，这三者是不可以混插的（防呆口位置不同），目前新的主板产品内存基本都是采用DDR3规格，目前开始主流的DDR4内存主要支持新平台，旧平台CPU与主板不支持，目前仅Intel六代以上CPU与AMD Zen处理器支持DDR4。

三、现在大部分主板，内存都是可以组成多通道（可以增加内存带宽）。包括双通道、三通道（X58）、四通道（X79）。所以建议内存安装按照通道数的倍数来安装。

四、现在有很多主板会提供额外的内存插槽，例如双通道主板提供四根内存插槽，一般主板厂商都采用两根彩色，两根黑色的方式来标识。如果只准备安装两根内存，应该插在彩色插槽上。

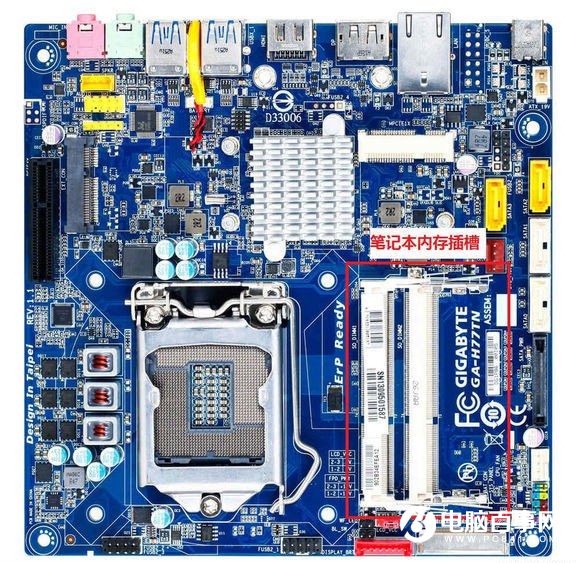

还有部分主板（以ITX和NUC主板居多）会采用笔记本内存的插槽。

PCI扩展卡插槽

PCI扩展卡插槽是主板上使用最广泛最灵活的扩展插槽，主要用来安装各种扩展设备，包括显卡、声卡、网卡、SATA扩展卡等大量设备。

PCI插槽的分类

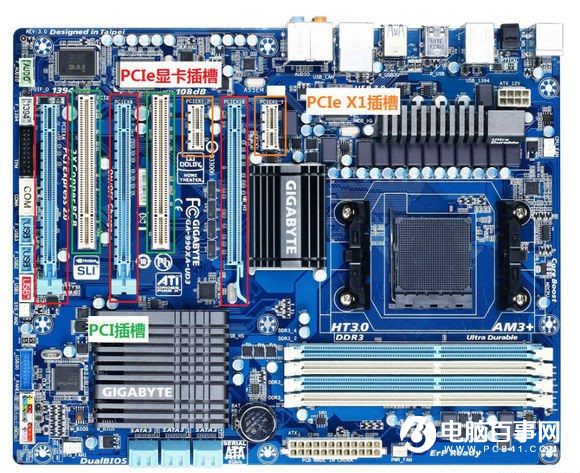

现在主板上最主要的扩展卡插槽主要有PCIe显卡插槽、PCIe X1插槽、PCI插槽。

PCIe显卡插槽

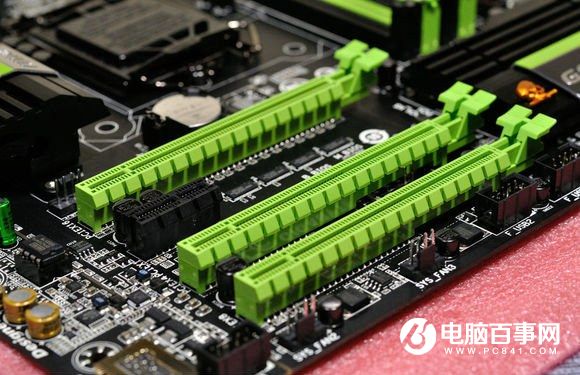

PCIe显卡插槽是主板上最重要的扩展插槽类型，他不仅可以安装显卡，还可以替代PCIe X1、PCIe X4插槽。PCIe显卡插槽的典型特征就是他是主板上最长的插槽，而且在插槽尾部会有一个卡扣，用来更好的固定显卡。

PCIe显卡插槽的分类

PCIe显卡插槽其实分为两种规范和三种类型。两种规范即指PCIe 3.0规范和PCIe 2.0规范。三种类型是指X16、X8、X4三种不同的通道数。PCIe 3.0规范在同等通道数下可以带来的PCIe 2.0规范两倍的数据带宽。

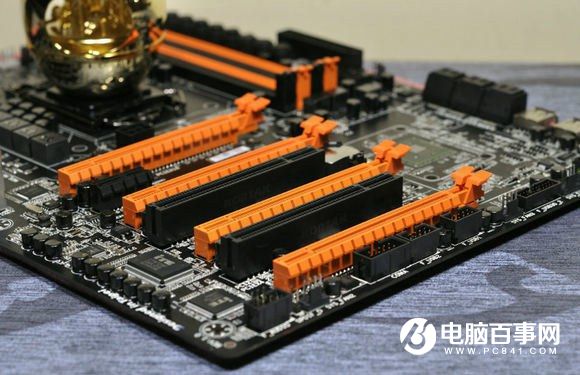

同规范下数据带宽与通道数成正比，例如PCIe 3.0 X4就相当于PCIe 2.0 X8的带宽。所以对于显卡来说，能用3.0就不用2.0，能用X16就不要用其他通道数。双卡最好采用16+16（高端芯片组或桥接），或者8+8的主板插槽组合。

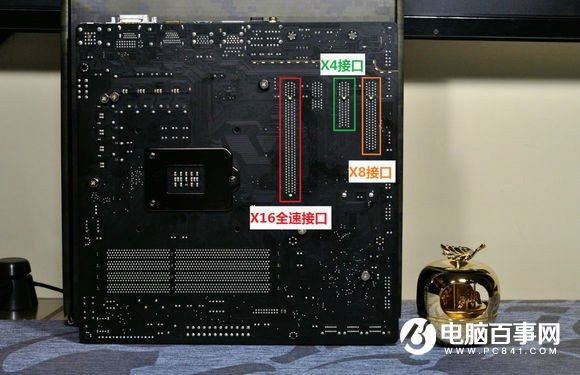

一般辨别主板PCIe显卡插槽的带宽可以通过分辨主板背面的焊点来看。X8插槽焊点长度是X16的一半，X4的则相应更短。但是现在有不少主板厂商为了在这个问题上打马虎眼，会故意多焊焊点来混淆，所以查看主板的官网规格或主板手册才是最好的方式。

显卡的PCIe通道除了通过CPU内部引出，还可以从南桥引出一根PCIe 2.0 X4的插槽。现在有相当多的主板会提供16+4显卡插槽组合，一般而言后面的X4插槽是从南桥引出而非CPU内部，所以这样的主板很不建议组建双卡平台，对性能会有限制，还容易导致延迟和跳帧。

说一个比较简单的辨别办法，就是如果是PCIe 3.0 X4则是CPU引出相当于PCIe 2.0 X8带宽的插槽，如果是2.0 X4基本都是南桥出来的。
