五、主板的力量之源：主板供电

主板24PIN供电

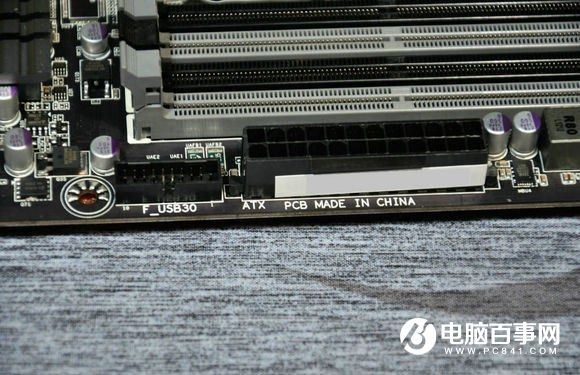

主板24PIN供电是主板最重要的一个外接供电接口，一般位于内存插槽与主板边缘之间，是一个比较大比较显眼的接口。他会为主板非CPU的其他部分提供所需要的供电。

CPU外接供电

CPU外接供电接口是用来直接从电源取电，为CPU提供电力的供电接口。

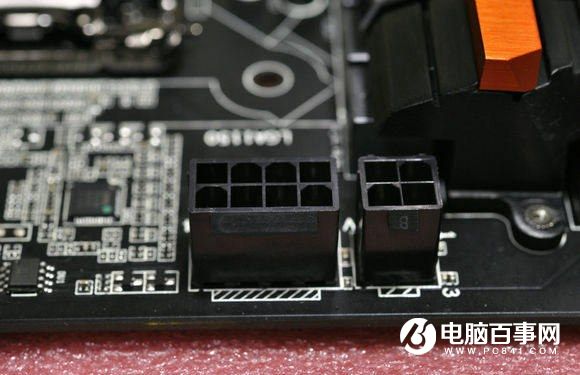

一般低端主板多采用4PIN供电，中端多采用8PIN供电，高端主板上会看到4+8PIN或8+8PIN的配置。一般4+8PIN或8+8PIN在电源接线不足的情况下，只插单8PIN也可以保持主板的正常使用。CPU供电与PCI 8PIN供电接口的塑料针脚会有不同具有防呆效果，所以在安装时只要不依靠蛮力就可以避免安装错误。

CPU供电

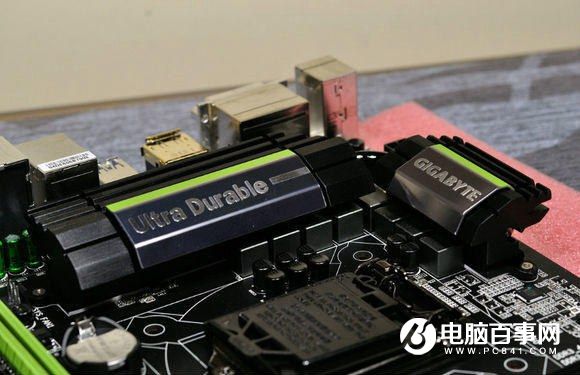

CPU供电部分顾名思义就是用来为主板上的CPU提供供电的模块，主要是将电源的+12V供电转化为CPU可以接受的电压，并净化电流。一般CPU供电都位于CPU插槽与后窗接口之间，有些相数比较多主板需要用到L型布局的供电模块。相当多的主板也会在这个部分，为供电MOS管安装散热片，来辅助散热并改变主板的外观。

PCI额外供电接口

首先普及一个知识，即使是拥有外接供电的显卡，依然可以从PCIe显卡插槽获取最高75W的供电。对于可以组多卡的主板来说，单单依靠24PIN的供电就会让接口面临巨大的压力。曾经就见过早期的超频玩家为此在24PIN上焊接额外的供电线。所以现在相当多的主板都会提供额外的供电接口。

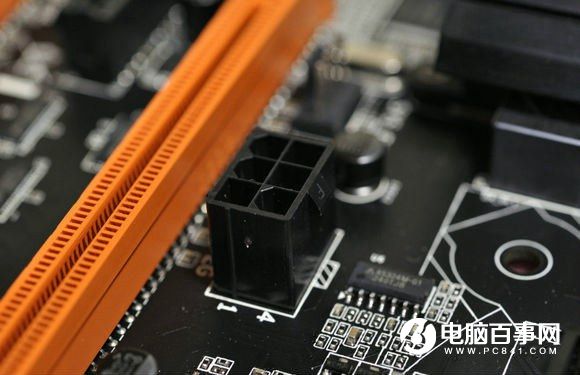

这个接口的类型比较多变不尽相同，显卡6PIN、大4PIN、SATA供电接口都有，位置也没有统一的标准。一般6PIN多出现在PCIe插槽与CPU插槽之间，大4PIN位于主板板载接口所在的那一条边缘上，SATA供电接口位于主板SATA口旁边。
