如何用一句话证明你是硬件老司机？其中一个标准答案就是：那些年，CPU还是CPU，而近些年，CPU不再只是CPU，还有就是GPU。将GPU放到CPU里封装，CPU具备了GPU的功能，成为了硬件历史的一个驻点。于是，买CPU送GPU的历史开启了。

被戏称“胶水”时代：Intel HD Graphics

CPU架构：Clarkdale诞生时间：2010年

2006年，AMD收购ATI后，最早提出了CPU与GPU融合的概念，不过使之成为现实的却是Intel。2010，Intel带来了32nm制程。同时尝试了将GPU首次放进入CPU封装内部。

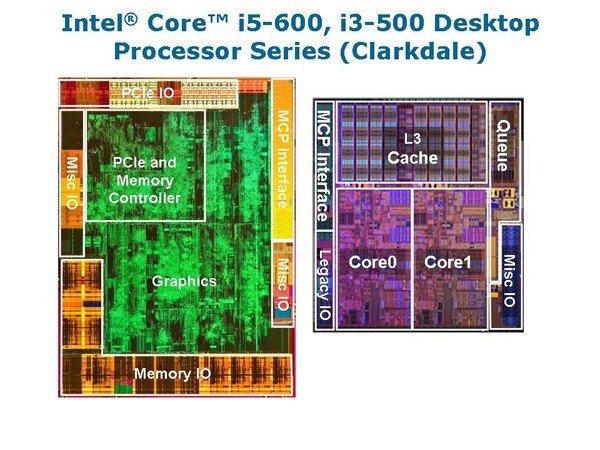

Clarkdale架构

完成这个成就的CPU，就是Core i5、i3系列，而当时时代同步的i7-800/900系列依然走单一CPU的路线。可见，第一代的内置显卡，属于一个初探摸索段。为了区分带核显与不带核显的CPU，Intel将带核显的Core CPU架构代号统一为Clarkdale系列，并且，这一代CPU只有双核的规格，包括i5-600系列以及i3-500系列。

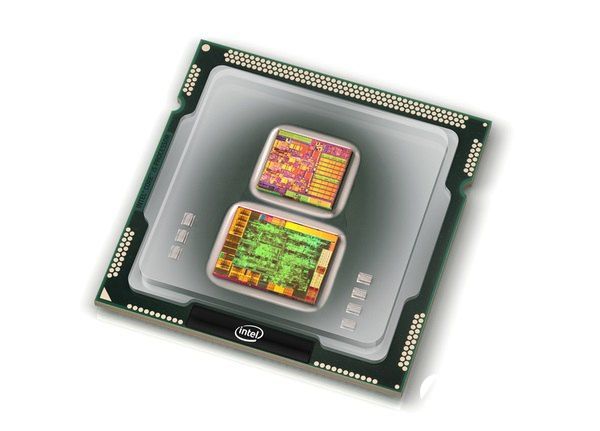

内部结构

虽然处理器部分由32nm制程制作，但是GPU部分依然是上一代的45nm Die。它们共同封装在一块PCB上组成，两颗芯片使用QPI总线相连，这种节省成本的“胶水”封装在当年的第一代核显中曾经出现。

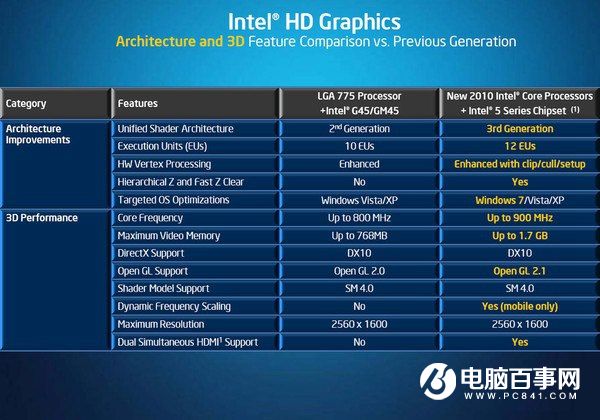

规格对比

这一代CPU的核显，官方名字是Intel HD Graphics，直到现在的酷睿处理器依然适用HD Graphics这个名字。规格方面，HD Graphics对比上一代G45芯片组集成显卡X4500 HD：EU增加两个到12个，核心频率最高可达900MHz。值得一提的是，这一代桌面版并不支持频率动态调整，只有移动版CPU的内置显卡支持Turbo Boost动态调整频率。

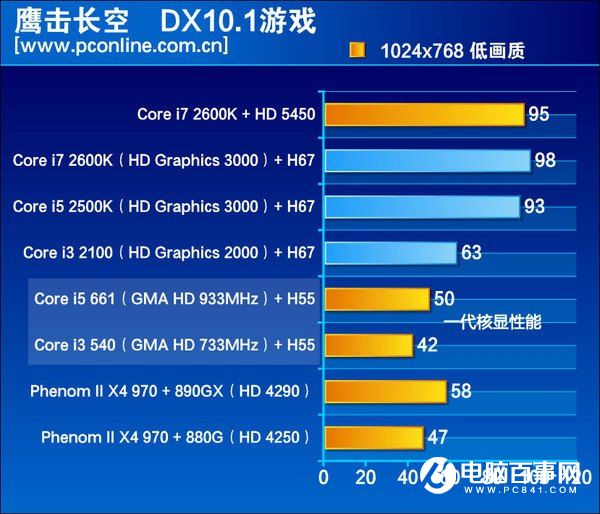

核心显卡性能对比

性能方面，由于是初代产品，Intel给与的态度是试验，所以性能就显得乏善可陈了。在当时主流游戏的测试中，性能比当时AMD的集成显卡还要差，更不要说当时还有市场的低端独显了。不过谁曾想到这就是低端独显敲响了丧钟的开始。
