真正融合的一代：Intel HD Graphics 2000/3000

CPU架构：Sandy Bridge诞生时间：2011年

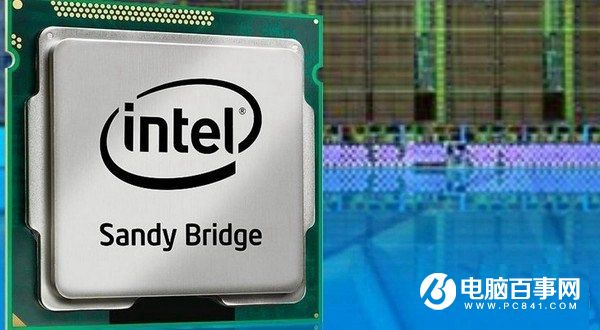

Sandy Bridge架构

有了第一代核显的研发经验，第二代核显的进化显得水到渠成。2011年，第二代酷睿处理器诞生，基于Sandy Bridge的代号，Tock的架构进化，是Intel酷睿智能处理器历史上的一次最大性能升级。直到现在，坚挺的高端Sandy Bridge处理器价格，说明了二代酷睿的深远影响。

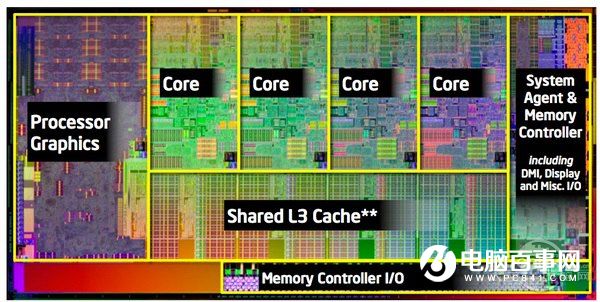

DIE结构图

大一统，成为了当时Sandy Bridge的最大特征。从CPU的DIE图片可知，CPU、GPU、内存控制器、PCI-E控制器全部整合到一个核心里面，同时三级缓存改用了环形总线设计，并且可共享三级缓存，核心显卡因此收益，也较大幅度提升了图形的渲染效率。

核心显卡架构介绍

说回核心显卡，对比初代，由于整合化，GPU制程和CPU部分一样为32nm。Intel根据EU单元的数目把核芯显卡划分成HD Graphics 2000和HD Graphics 3000两种，前者只有一组6个EU单元，而后者则有两组12个EU单元。只有K后缀的高端CPU才配备更强的HD Graphics 3000核芯显卡，而其余的第二代Core i3/i5/i7全部是搭配HD Graphics 2000。这种区别对待，也引起了一些低端整合平台玩家的不满。直到六代酷睿的推出，Intel才一统桌面CPU核心显卡的规格。（其他领域上顶级的核显依然放在高端的CPU中）

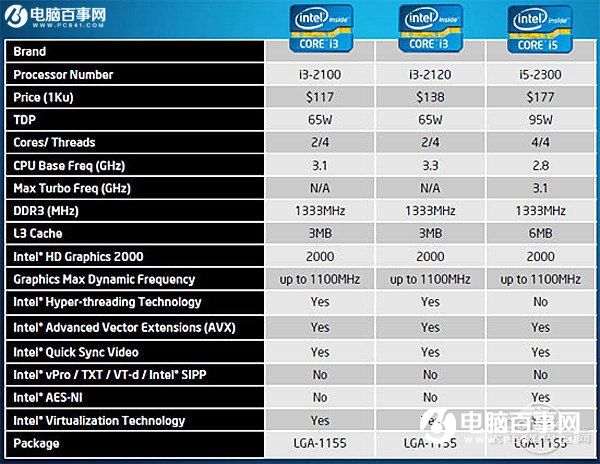

HD Graphics 2000成了主流标配，让大众无缘3000

其实，从这一代开始Intel就一心想着：“高端的CPU就该配顶级的核显”的主意去设计产品。至于这种想法其实小编一直都不赞成的，毕竟十个买i7，九个都会配独显。

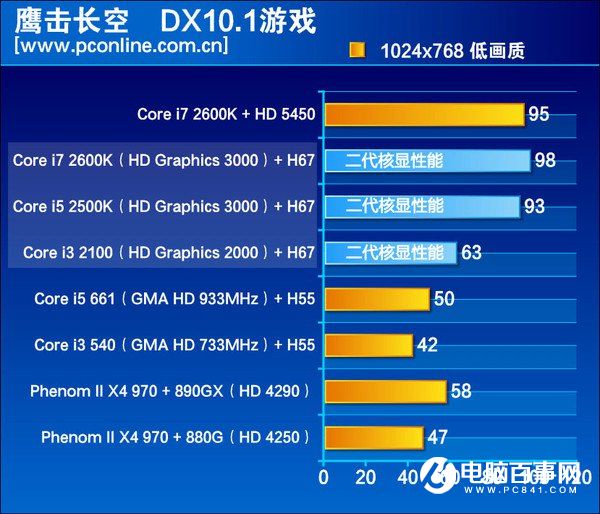

性能对比

性能方面，二代酷睿核显的性能有着明显的进步。在当时的游戏实测中，HD 3000领先上一代达到一倍，并且打败了当时的低端独显HD 5450。开始改变了内置显卡“花瓶”的角色，变成了“可玩”的角色。
