最强核显代表作：Intel HD Graphics/锐炬

CPU架构：Haswell诞生时间：2013年

在Ivy Bridge开始，人们开始感受到无竞争压力下的Intel有点“不务正业”。在经常被玩家忽略的核心显卡部分默默地闹革命。

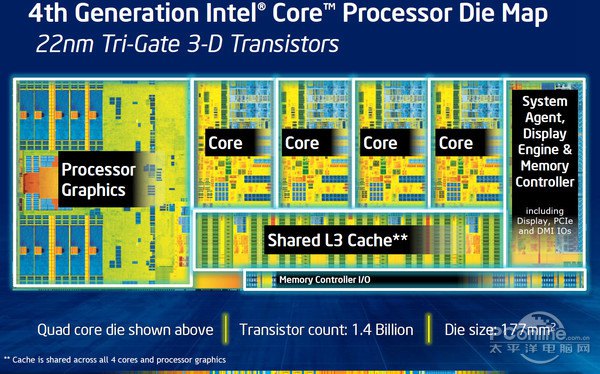

Haswell架构

四代酷睿的核显，是Intel酷睿时代内置显卡最大的变革。首先，这一代开始Intel的核显开始了模块化设计，也就是说，Intel预先设计好GPU的图式，然后根据GPU的定位来进行“填空”：在两级EU团簇结构，每级10个EU单元的设计之中加入EU单元。

Haswell核心显卡进行了细分

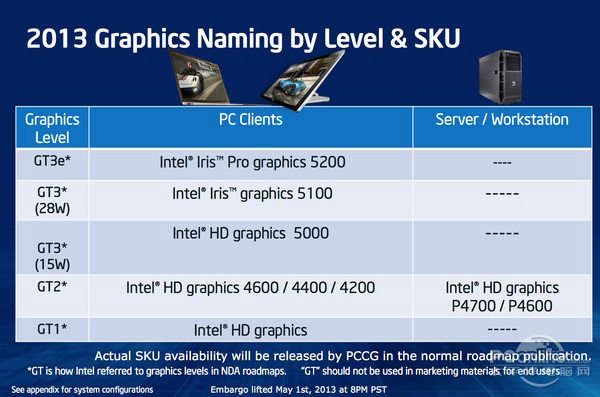

于是，四代酷睿核显进行了细分定位。分别为GT1（赛扬低端U的核心显卡）、GT2（HD 4600/4400/4200，工作站方面为P4700/P4600）和GT3（HD 5000/5100）。这其中在GT3又包含了GT3e(HD 5200)一个高阶版本。

GT3代表这一代最强的核显性能，它有一个全新的名字：Iris 锐炬，它就是Intel迎击独显党的质疑而生。40个EU单元，相比GT2多出了整整一倍，同时带嵌入式eDRAM的GT3e，核显集成了128MB eDRAM，位宽512bit，带宽可达64GB/s，这个嵌入式eDRAM是作为L4缓存存在的，可以同时提升CPU和GPU性能。

桌面市场无缘最强核心显卡，因为R后缀采用了嵌入式封装

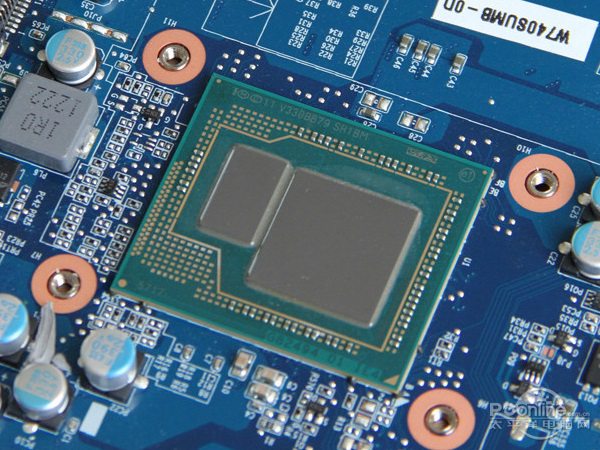

不过，内置GT3核心显卡的CPU大多数是笔记本CPU，仅有在嵌入式OEM市场的R后缀桌面CPU（4670R、4770R）才内置了最强GT3e版本的核心显卡。所以，我们DIY玩家接触的，都是GT2版本，略感可惜。

核心显卡性能对比

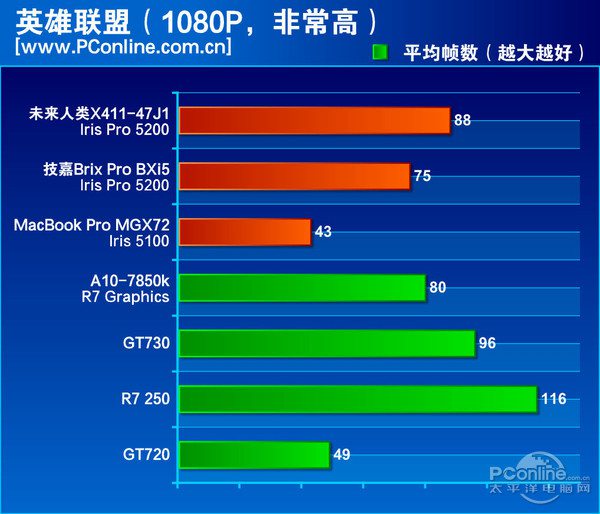

至于GT3的Iris 锐炬方面，部分游戏性能（i7-4760HQ）超越了当时的AMD最强APU A10-7850K，同时接近当时的主流独显GT730，也就是说，GT3e系列的核心显卡，已经成为Intel展示自家最强核显的代表。但是，由于Iris无法让DIY市场收益，Intel得做得更多。
